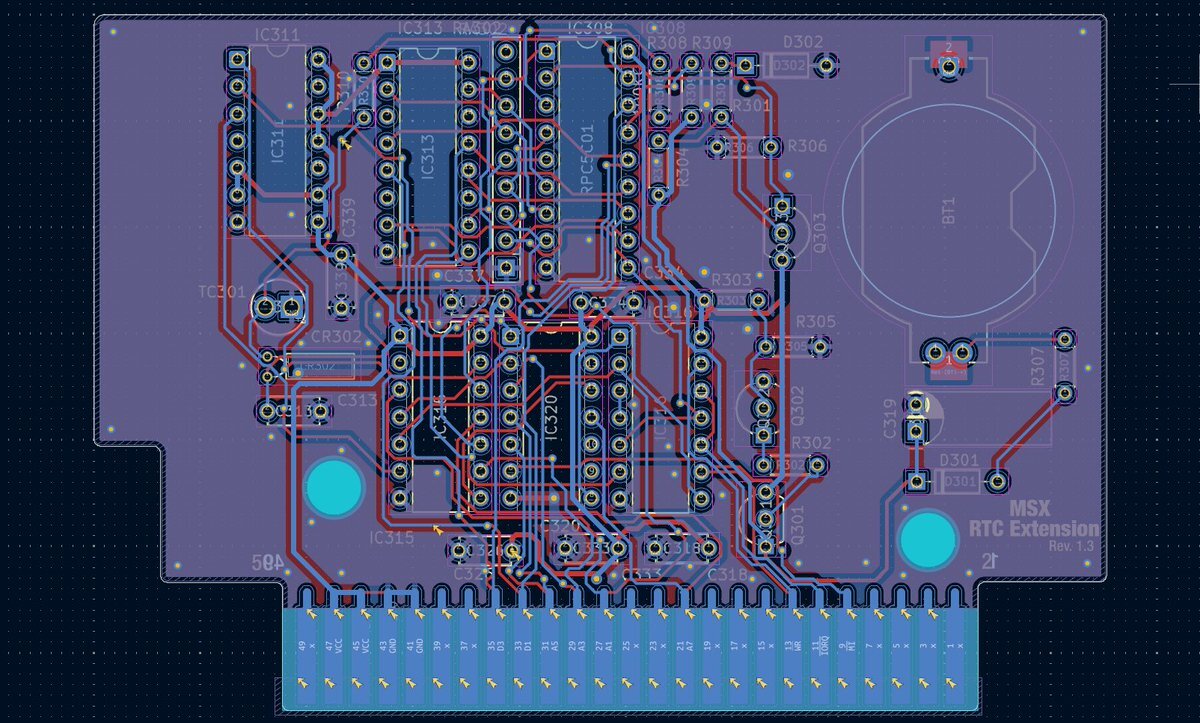

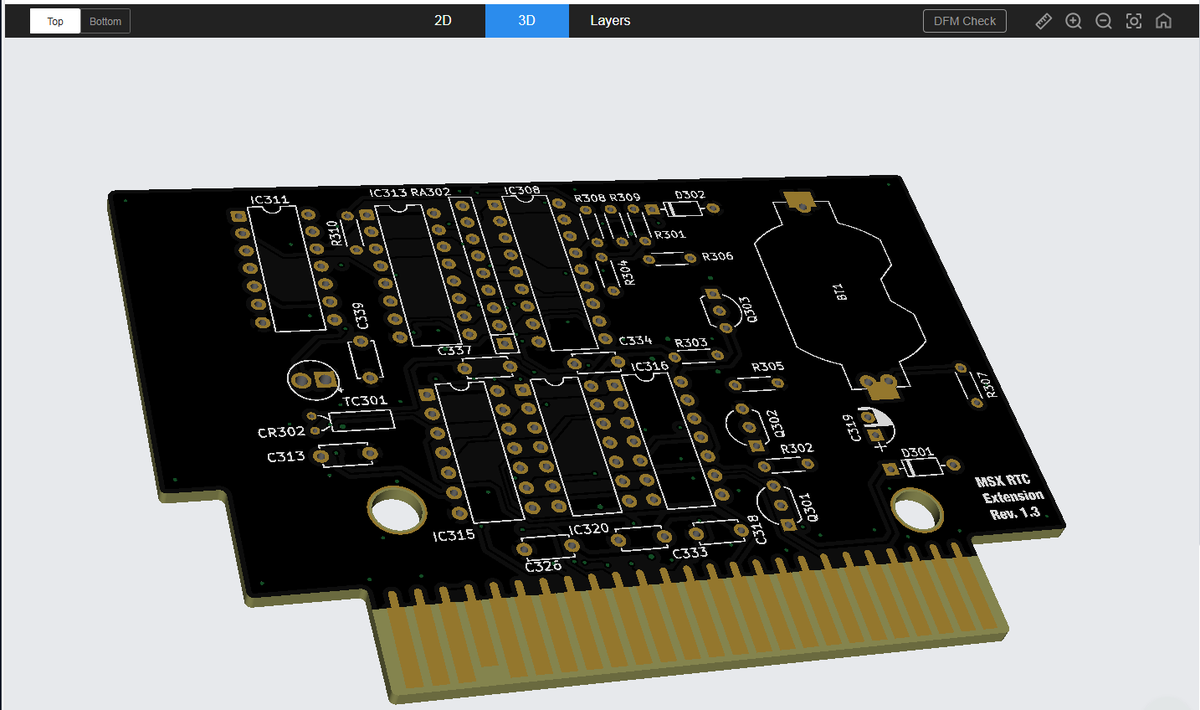

再度修正して提出しました！ #MSX2 #RTC #KiCAD #JLCPCB pic.x.com/D1gO7mvpcZ

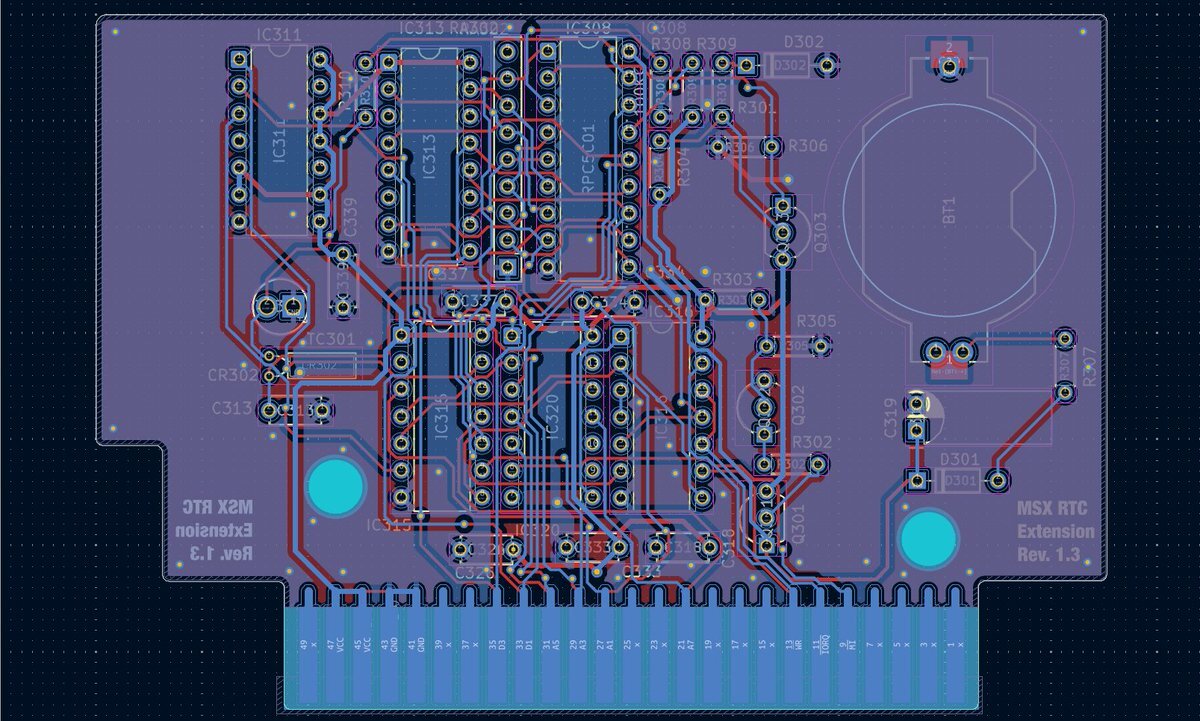

とりあえずベタで繋がるところはGNDラインを消していったところ...ほぼ消す結果に。これでJCLPCBで基板を注文してみようと思います。基板の色...直前にみたポストの影響もあって黒にしましたw #MSX #KiCad #RTC pic.x.com/oP36J7kuzl

【記事更新しました】▶️ PCBエディタ「【KiCad ver.9】新しいシンボル・フットプリント用ライブラリの作り方と使い方」使いたいシンボルがライブラリにない場合の自作方法を解説しました。 kicad.biz/kicad-ver-9_cr… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

【記事更新しました】▶️ PCBエディタ「【KiCad ver.9】ライブラリとライブラリテーブルの基本」シンボル／フットプリントライブラリの違いとそれらを管理するテーブルについての解説です。 kicad.biz/kicad-ver-9_li… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

ベタGNDの考え方を理解する為に教えてもらったサイトがこちら。 時間的に中々厳しいですが、9章だけでなく是非全章目を通したい！ #MSX #KiCad miyazaki-gijutsu.com/series2/noise0…

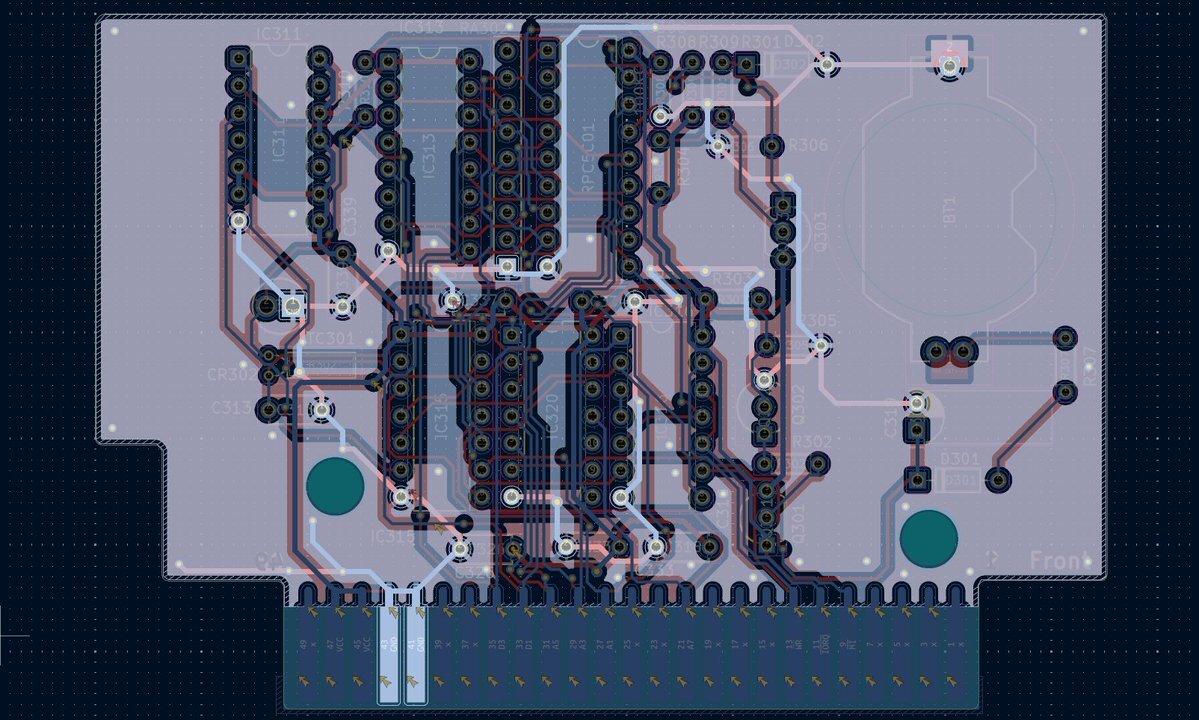

幾つか余計なスポークを生やしてました。これがあると熱が逃げる要因になって半田が着き辛くなるらしいです。(スポークに沿っていれば問題なし) そもそもDIP-IC並べた程度の部品密度であればGNDは線ではなく面で繋げると考えた方が良いとの事。これは無駄なGND線を除去しないとですね❣️ #MSX #KiCad pic.x.com/ouWG7xgLvP

【記事更新しました】▶️ PCBエディタ「【KiCad ver.9】Gerber以外にも必要になる製造用ファイルとは？」部品配置ファイル、部品実装図、部品実装図について画像付きで解説しました。 kicad.biz/kicad-ver-9ger… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

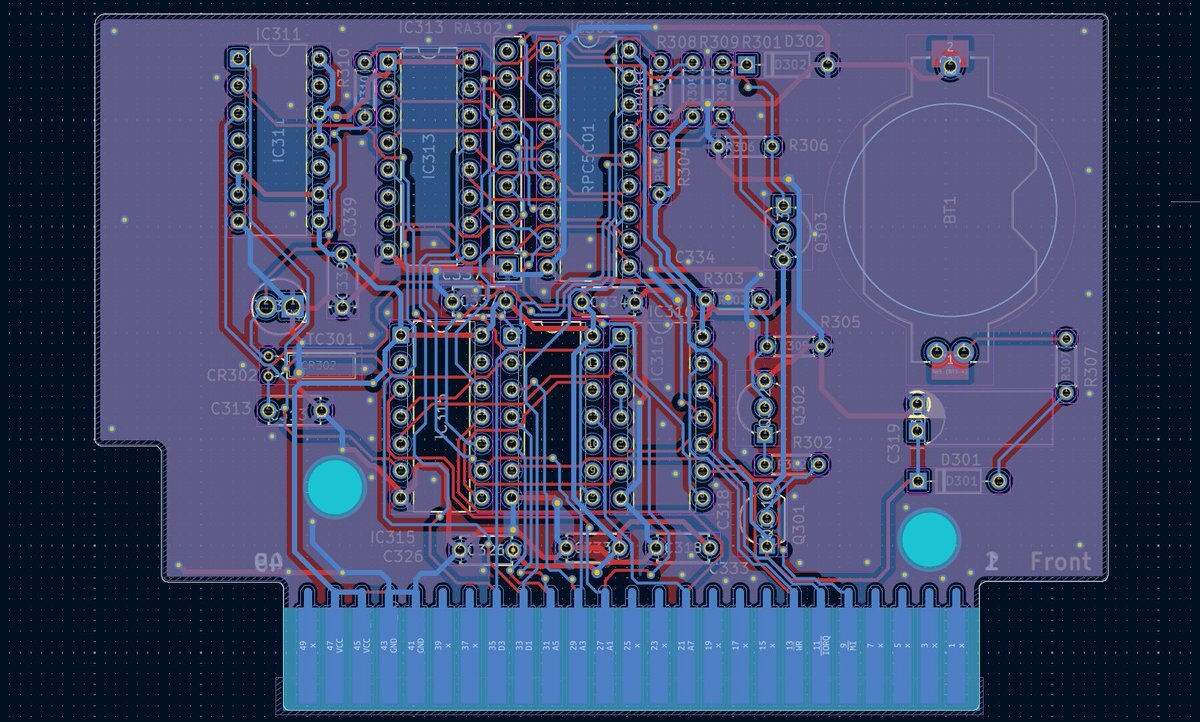

改めて配置からやり直し。まずはオートルータで配線。ベタGNDを塗って面積が最大になるように配線を調整。その後VIAを打ったり配線を更に調整アンテナや浮島の解消が...終わらないorz ムズイwとりあえず先に進みますか(教えてもらえるなんて幸運、滅多にないのでトコトンやりたいのですが) #MSX #KiCad pic.x.com/YnhMgfOmwG

【記事更新しました】▶️ PCBエディタ「【KiCad ver.9】PCBエディター上へ回路図にない部品を追加する」回路図を介さず、PCBエディターに直接部品を配置する方法を解説しました。 kicad.biz/kicad-ver-9pcb… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

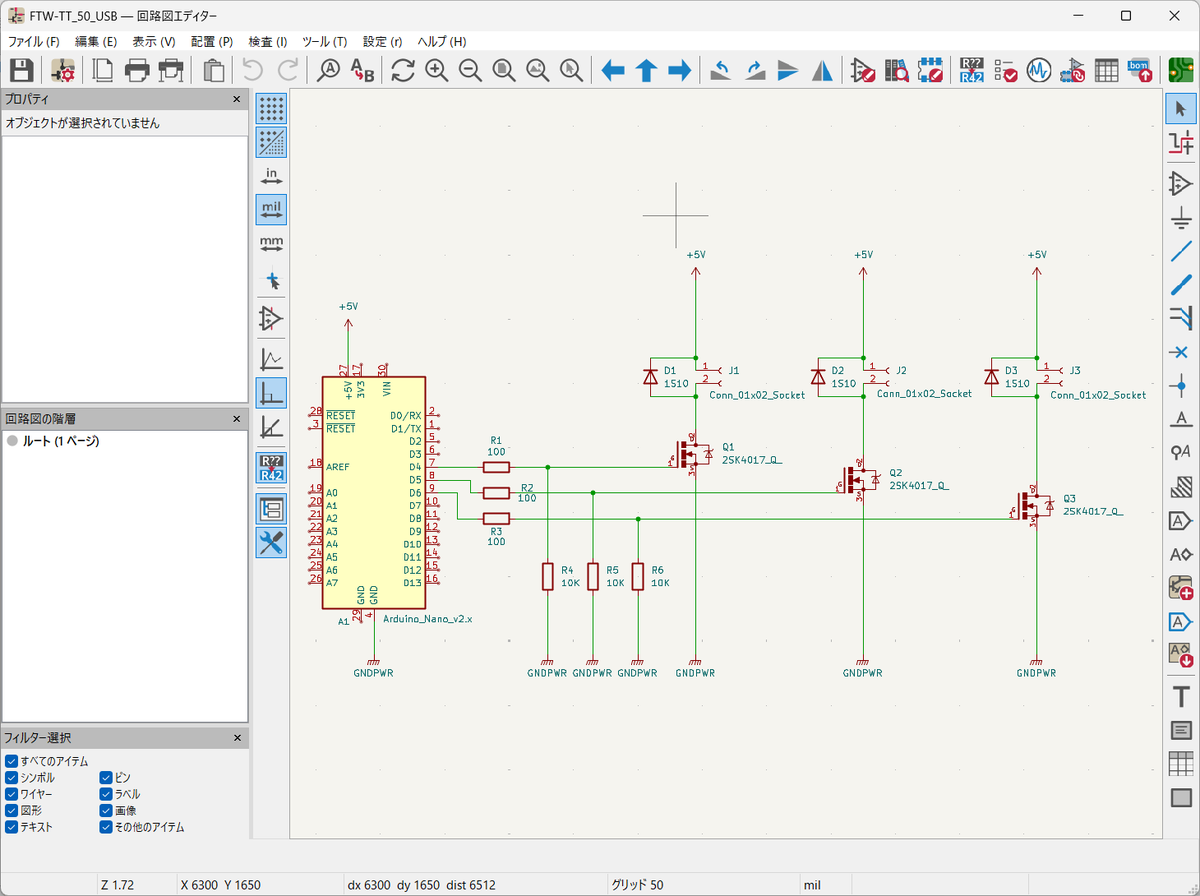

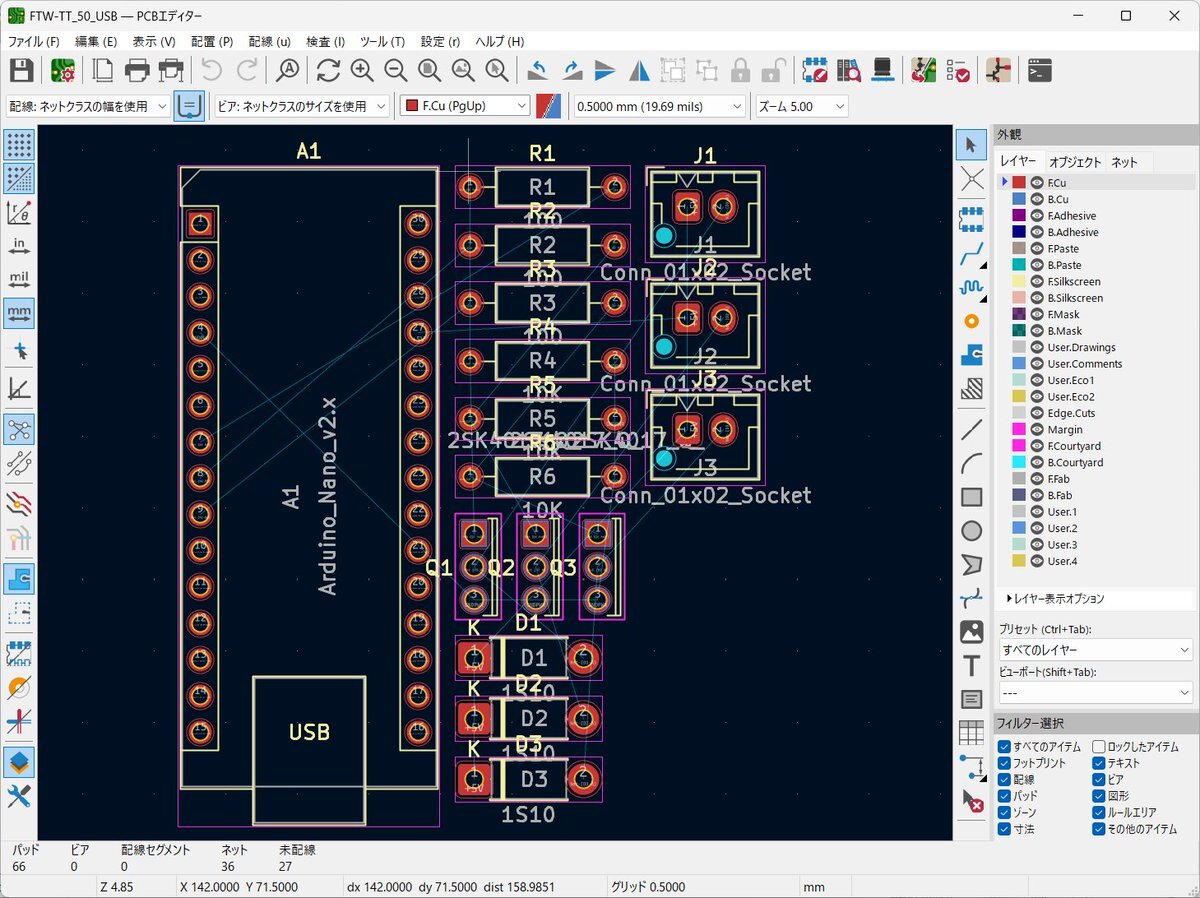

そろそろデジタル化せねばと #kicad を初めて使ってみた！まだ難しいけど、使いこなせれば基板作成が時短されそうな予感☺️ #電子工作 pic.x.com/6XgimwgsMf

8月6日(水)に、CQ出版社が『実習・KiCadを用いた回路設計から基板製造手配までの実践テクニック ―― KiCad実習／EDA設計～業者発注手順の習得』を開催。東京都文京区・CQ出版社およびオンラインで同時開催。詳細は bit.ly/3FIuTXM に。 #Seminar #PCB #Design #KiCad #EDA

#ころボ_第2ﾃﾝ1世代 #開発記録 #KiCad "メインボード（基板）のアップデート！" 当初想定していたモータドライバモジュールの品薄に伴い，秋月電子の互換性が高い別モジュールにも対応できるよう，アップデートしています😶 なお，現基板でもジャンパ線を利用すれば，対応可能です． pic.x.com/DCcSz10FP6

基板設計から製造までの過程をお見せします。3Dビューで実際の基盤を確認！発注方法やガーバーデータについても解説します。 #基板 #KiCad #エレクトロニクス pic.x.com/ioku6KA7Ag

【記事更新しました】▶️ PCBエディタ「【KiCad ver.9】PCBエディターで製造用ガーバーデータを出力する」Gerberデータの出力方法について、各種注意点なども含めて解説しました。 kicad.biz/kicad-ver-9pcb… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

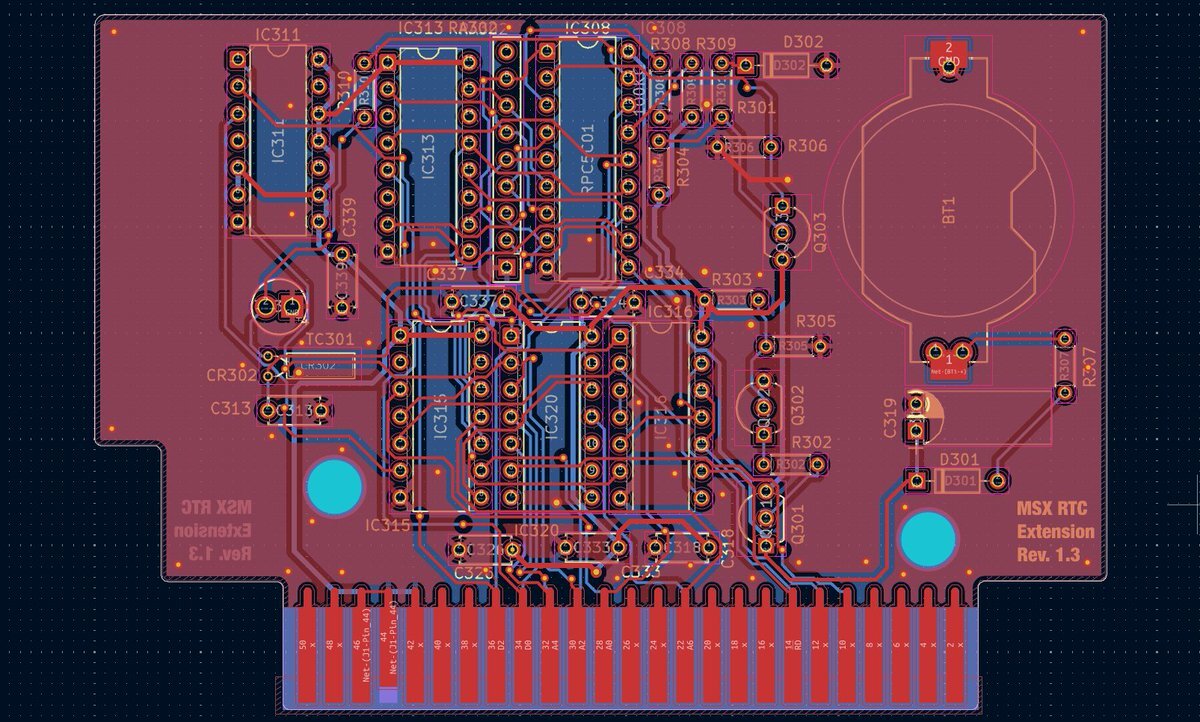

配線も並走はできるだけ避けた方が良いなど、配慮すべき事は色々あるみたいですが、今回は進めることを最優先で。等間隔とベタGNDの面積だけ意識しました。 基板の外形をベタGNDで塗りつぶして、DRCでエラー確認。 marunaka-blog.com/kicad-solid-gn…… #MSX #KiCad #RTC pic.x.com/Rtm3uUMfAq

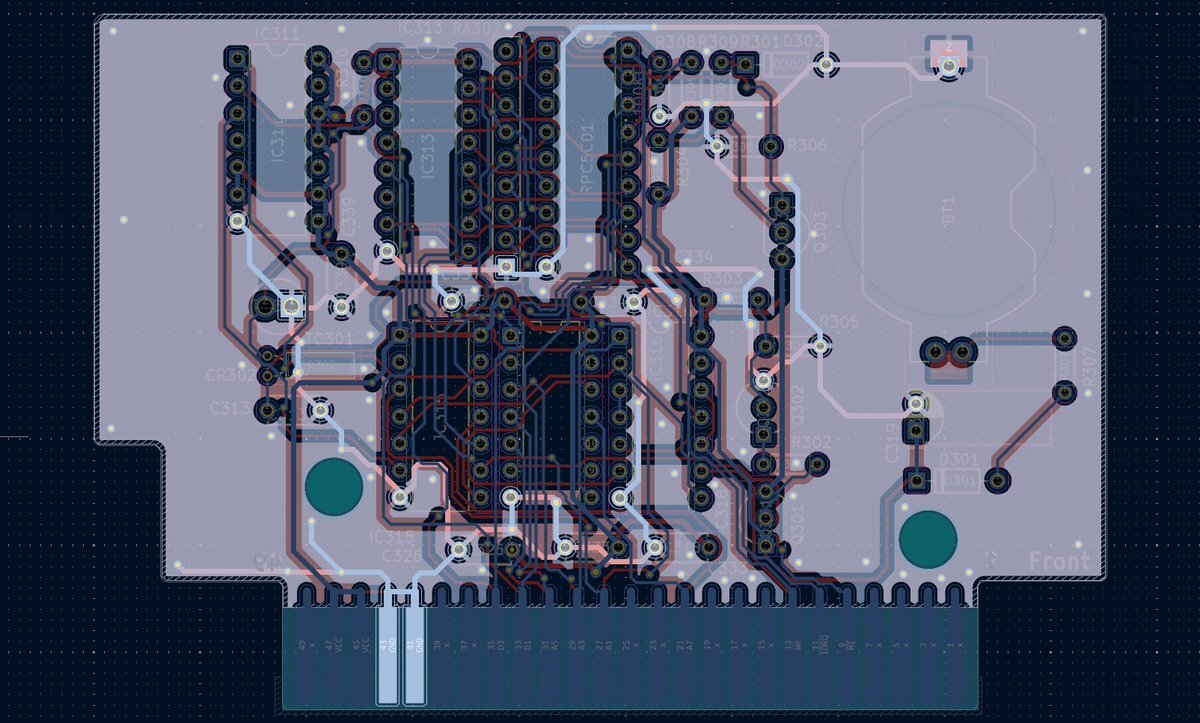

色んな配置を試してみましたが今回はこれで決定。オートルータで配線後は、配線が等間隔になるよう手で修正。注意点として、基板左右にあるケース穴はボスが出張るらしく、今回の場合IC313の足が出張る可能性があるとのこと。最終的にIC313を少し右にずらしました。 #MSX #KiCad #RTC pic.x.com/hayWaTWwUT

配線は基板の表裏(F.Cu/B.Cu)で縦横の関係にするのが基本。今回は電池周りは手で配線して、残りをオートルータに任せる方針オートルータは以下'をインストール。 mamesfactory.com/731/ オートルータの場合、DIP ICは縦横整然とすると、縦配線が通り易くなるらしいです。 #MSX #KiCad

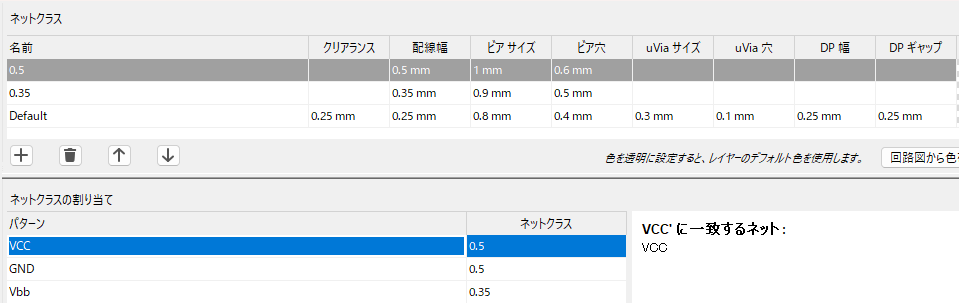

PCBエディタ上で最初にしたのがネットクラスの定義。定義するのは、VCC/GND, Vbb,標準の３種類。 デフォルトの配線幅を0.2mmから0.25mmに変更。ビア穴も少し大きく0.4mmに。 Vbbは幅0.35mm,ビアサイズ0.9mm,ビア穴0.9mmあたりで。 VCC/GNDは幅0.5mm,ビアサイズ1.0mm,ビア穴0.6mm程度。 #MSX #KiCad pic.x.com/ebNFN7Pipk

基板のフットプリントは、HRA!さんが公開されているMSXのカートリッジのデータを使わせて頂きました。自分のような初心者にとって、MSX独自の部分でも既に利用可能なデータがあるのはとても有難い🙏 #MSX #KiCad github.com/hra1129/KiCad_…

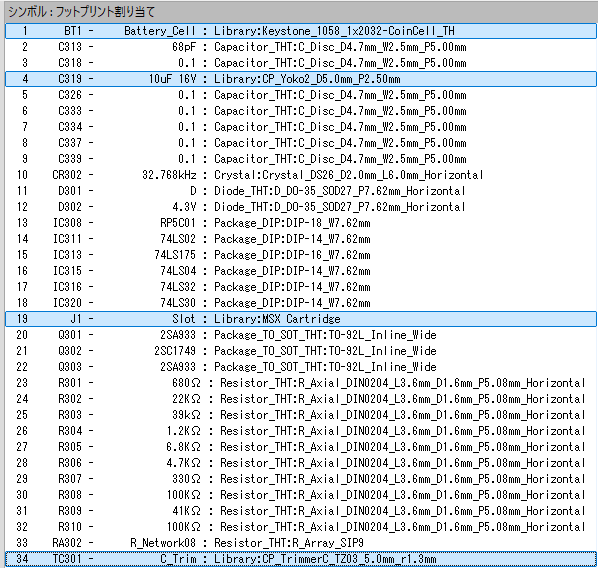

回路図の次はフットプリント。殆どKiCadにインストール済みのライブラリで賄えました。部品そのものでなかったのは、TrimmerCのTHT品くらい。後は微妙にサイズ感が合わないものは、師事している方から頂きました(”Library”となっている部品.。BatteryCellなど） rt-net.jp/mobility/archi… #MSX #KiCad pic.x.com/2SHt35k7QJ

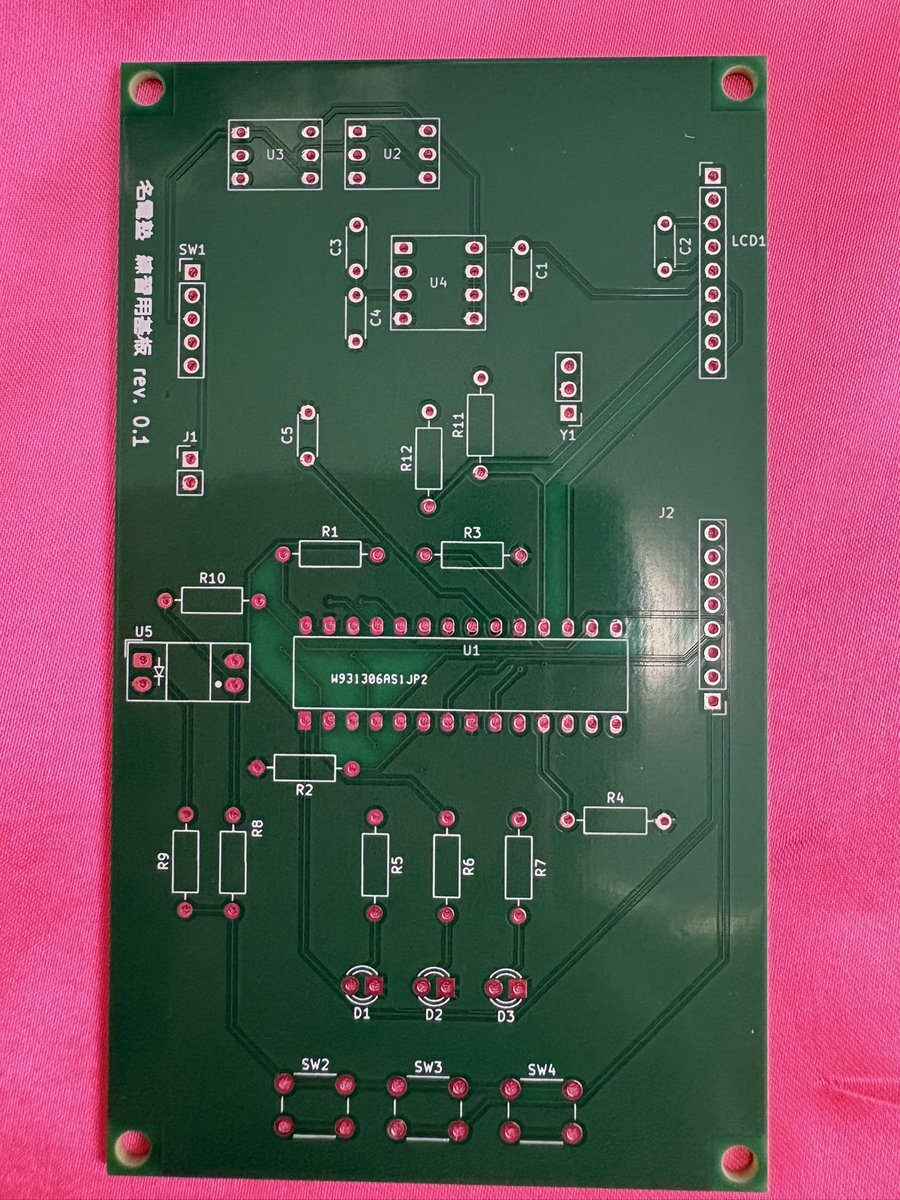

#KiCAD で基板を設計し #PCBWay に発注してみたら一週間もかからずに届いた！早速実装してみよう。 pic.x.com/dGNhlYPnwK

#kicad ライブラリのピン留めが便利(先頭固定)。もう1文字目を0にするとか要らなかったんだね👀

基板設計の際、サイズは100mm以内に！コストが劇的に変わります。Kicadでの注意点を解説。#基板 #Kicad #設計 #コスト削減 #電子工作 pic.x.com/9s5T3AXCQi

【記事更新しました】▶️ PCBエディタ「【KiCad ver.9】3Dビューアーで基板の完成イメージを確認する」操作方法のほか、手動での3Dモデルの紐付についても解説しました。 kicad.biz/kicad-ver-9_3d… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

【記事更新】「【KiCad ver.9】デザインルールチェック（DRC）を使って設計ミスを予防する」基板レイアウトを自動チェックできるDRCについて、初心者にもわかりやすく解説しました。 kicad.biz/kicad-ver-9_de… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

【記事更新しました】▶️ PCBエディタ「【KiCad ver.9】PCBエディターで塗りつぶしゾーンを配置する」塗りつぶしゾーン（導体エリア）の配置手順や注意点について解説しました。 kicad.biz/kicad-ver-9pcb… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

KiCadを使った回路図と基板設計の詳細を徹底解説！シンプルなUSBとイヤホンジャックの接続方法を紹介します。あなたも挑戦してみてください！#KiCad #回路設計 #基板設計 #電子工作 pic.x.com/bWJE8i0NgF

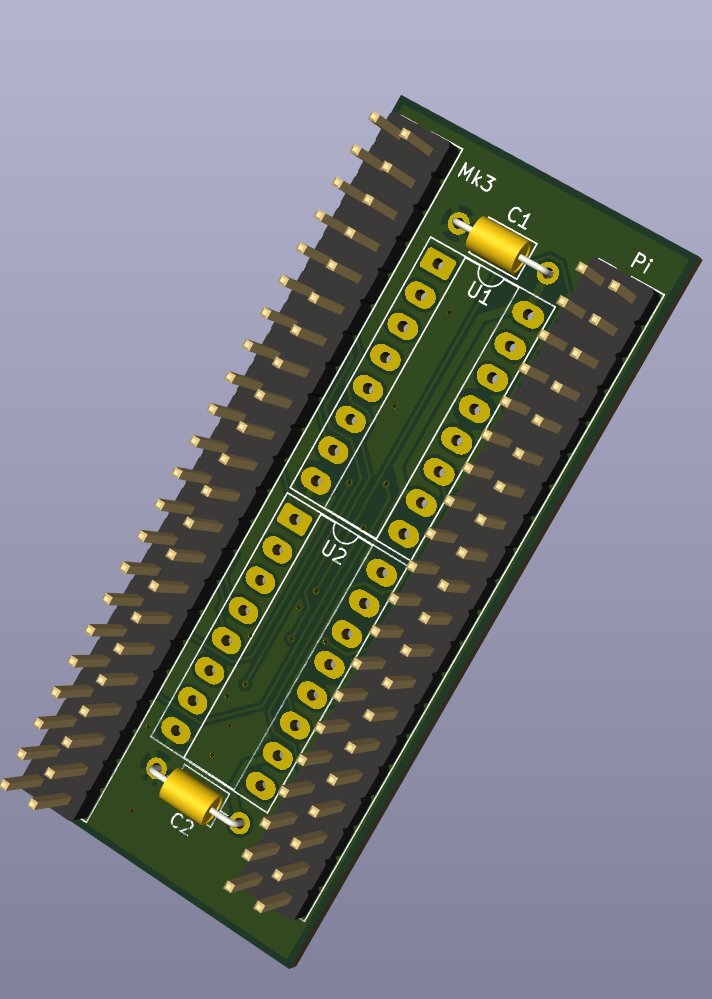

にゃは～ #KiCad 楽しいにゃ pic.x.com/hnAZjdcPFp

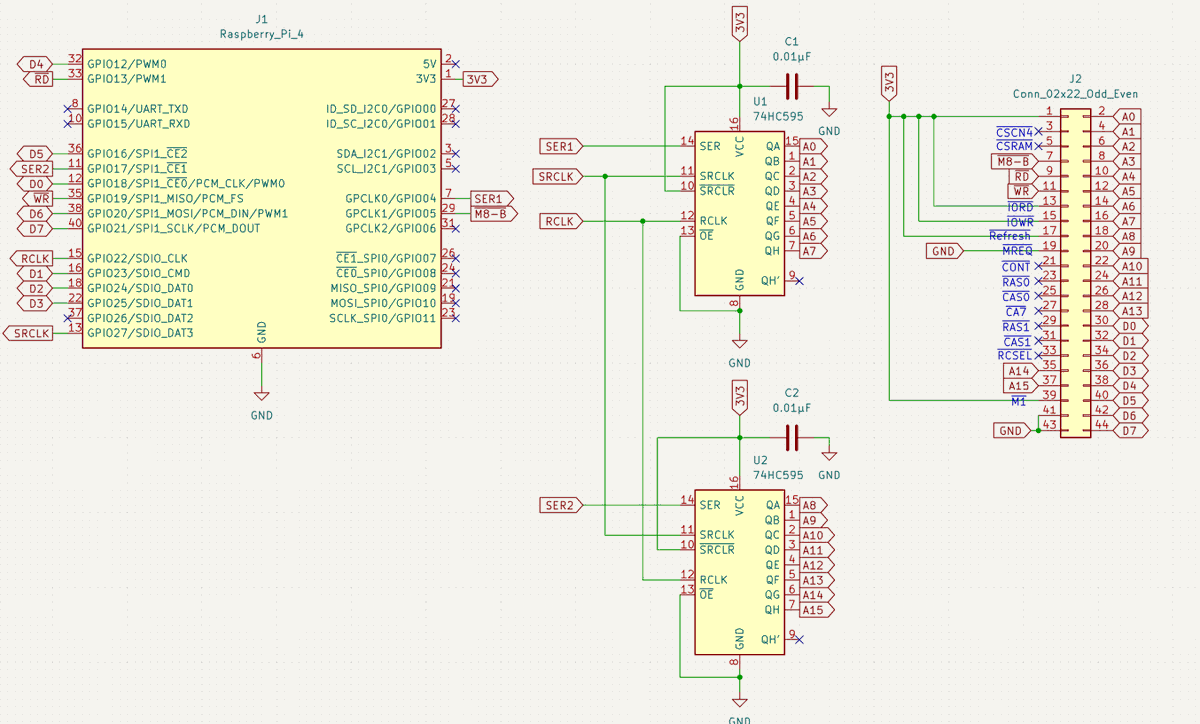

変換しなければ回路図もスッキリするし、RP2350BのGPIOが48個あるのが使えればアドレス部分も直に接続できるはずにゃ。(多分、恐らく、にゃんとにゃく） #KiCad #RaspberryPi #ラズパイ #電子工作 pic.x.com/snbiFqhIWJ

カクテルキューブ用基板をKiCadで設計しました。シンプルで低コスト、ぜひ挑戦してみてください！詳細は動画で。 #電子工作 #基板 #KiCad #カクテルキューブ pic.x.com/L7ZvQ5rPD7

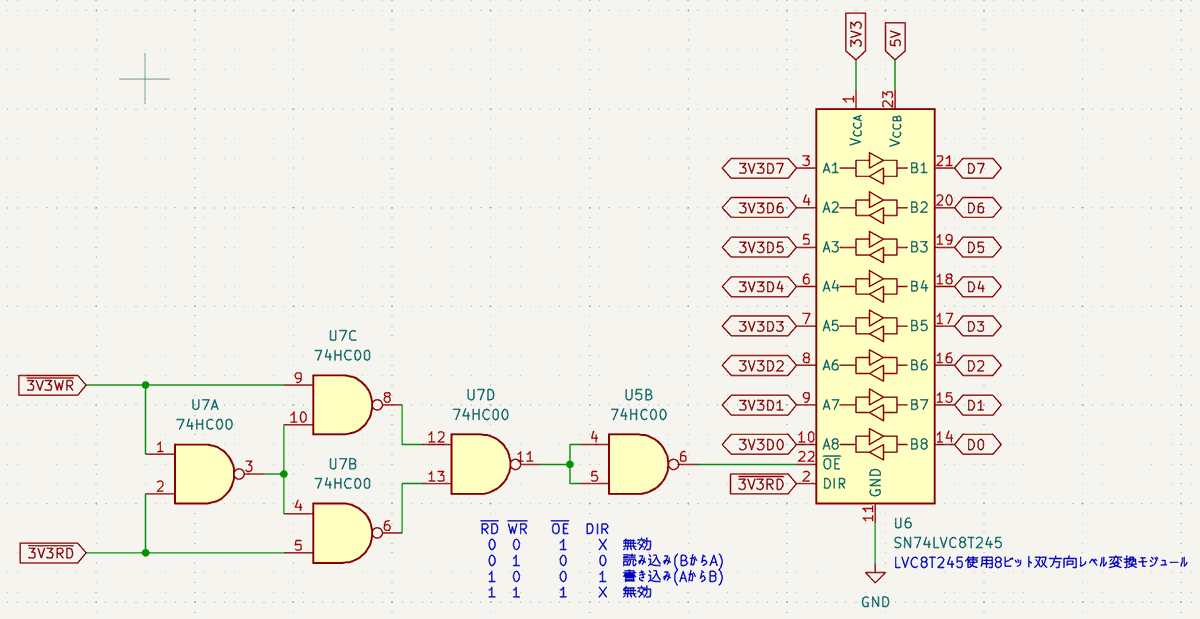

LVC8T245というので3.3Vと5Vを変換しながら双方向の入出力。 ~OEの一致回路部分がなんともにゃ感じかもしれにゃい。 素直にXORとNOT(NAND)にしちゃうのがいいのかもしれにゃい？？？ #猫メモ #電子工作 #KiCad pic.x.com/sl8jKVUbAp

【記事更新しました】▶️ PCBエディタ「【KiCad ver.9】PCBエディターで配線（ルーティング）を行う」導体層への配線方法と、ビアを用いた層間接続の手法について解説しました。 kicad.biz/kicad-ver-9pcb… #KiCadの達人 #基板設計 #基板製造 #基板実装 #電子工作 #KiCad #kicad #CAD #EdaEce

あかん…。自分のミスでKiCADのデータを消してしまった(´･ω･`) 頭がぼーっとして操作間違えたんだな。 幸い、ATARI7800アケコンやJAGUARアケコンの回路図は印刷してあるので、描き直せばいいけど。 #KiCAD

やめてよぉ.#KiCAD の74xx123の回路図用データ.ブロックAとBとでCextとRCextの位置が逆になってる.おかげで間違った回路で基板,作っちまったじやないか… (4046のピンプロパティも間違っててDRCエラーで悩んだことも)
