解答載せます。 ベクトルの引き算は、引くベクトルの先端から引かれるベクトルの先端に向かって矢印を描く。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/o0uotxtnaZ

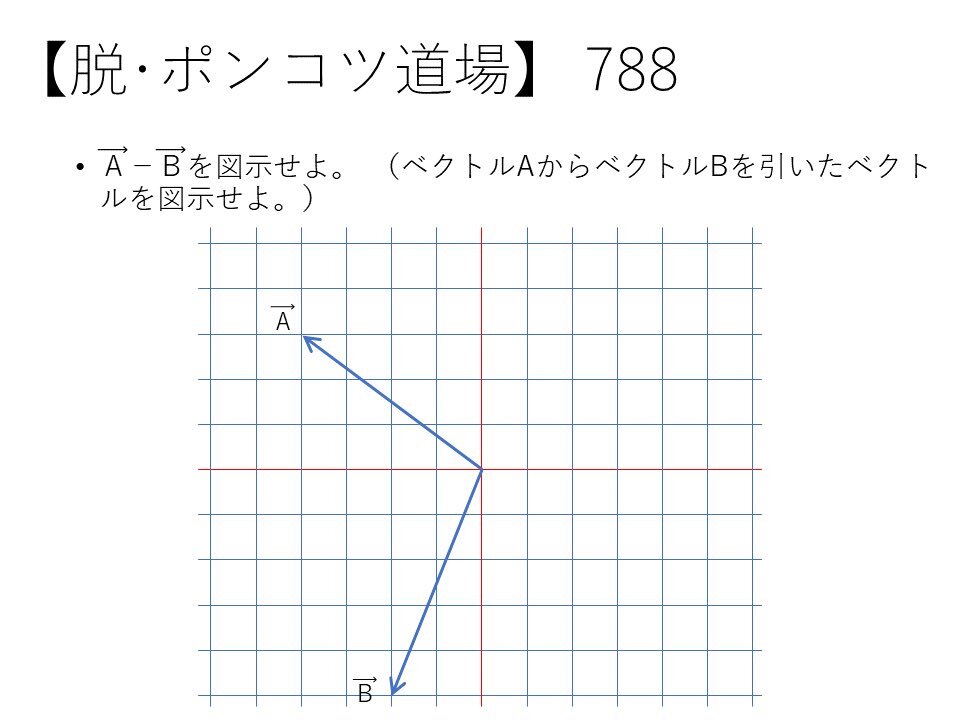

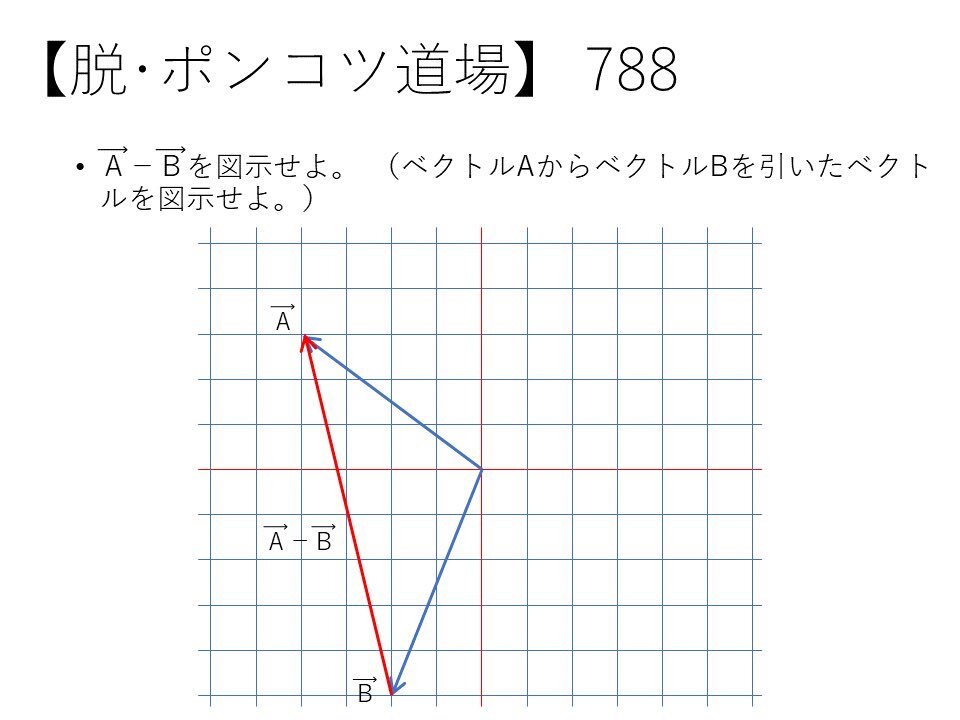

解答載せます。 ベクトルBの先端からベクトルAの先端に向けて矢印を描いたら引き算。 ベクトルBの矢印を反対にしてベクトルAとの足し算をするのも同じ結果になる。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/5nFSW8y30O

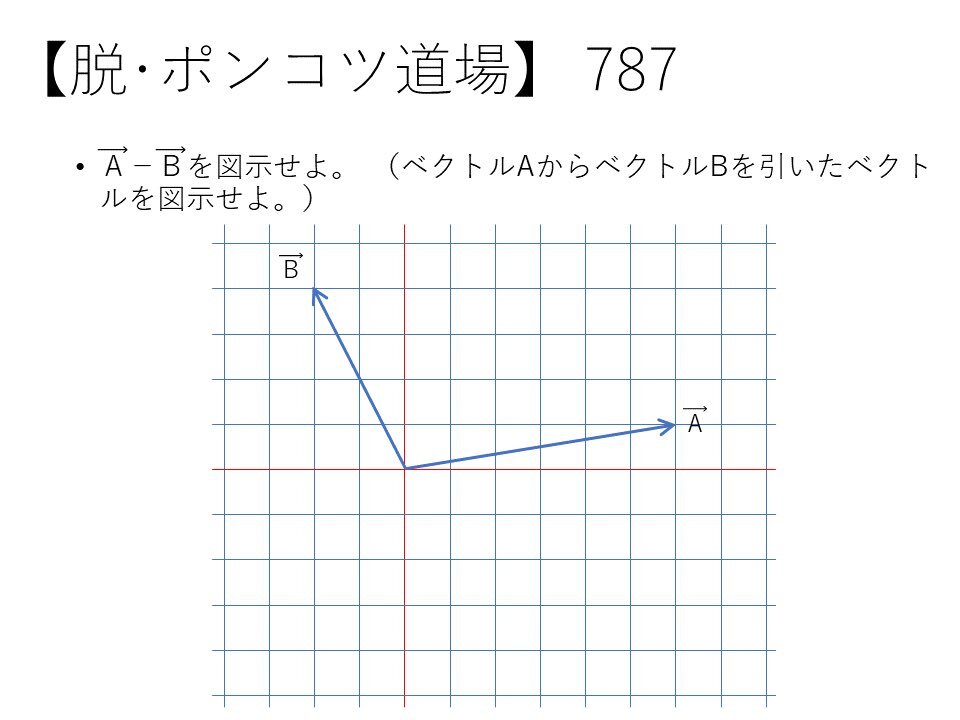

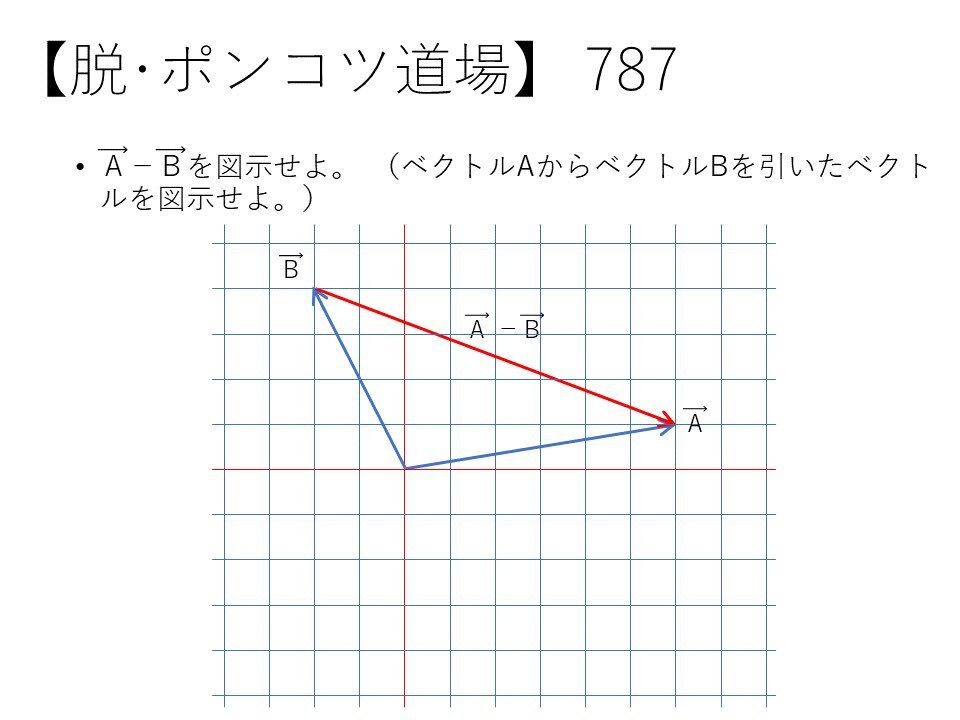

【脱・ポンコツ道場】787 ベクトルA−ベクトルBを図示せよ。（ベクトルAからベクトルBを引いたベクトルを図示せよ。） ベクトルの引き算は足し算に変換する事で解く。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/rtJIXStO1S

🧩自分探しは問題解決思考の派生。 問題に反応し続ける限り 👉人生はループする 現実を動かしたいなら 👉望む状態 → 現状 → ギャップ 👉構造を作る #問題解決思考の罠 #創造思考 #構造力学

解答載せます。 ベクトルAからベクトルBを引くと言うのは、ベクトルAと(−ベクトルB)の足し算で考える。ベクトルBの向きを反対にすると、（−ベクトルB）になる。これにベクトルAを足すので、ベクトルBの先端からベクトルAに向けて矢印を描けば完成する。 #脱ポンコツ、#構造力学、#発想力 pic.x.com/eKXiyNlnPt

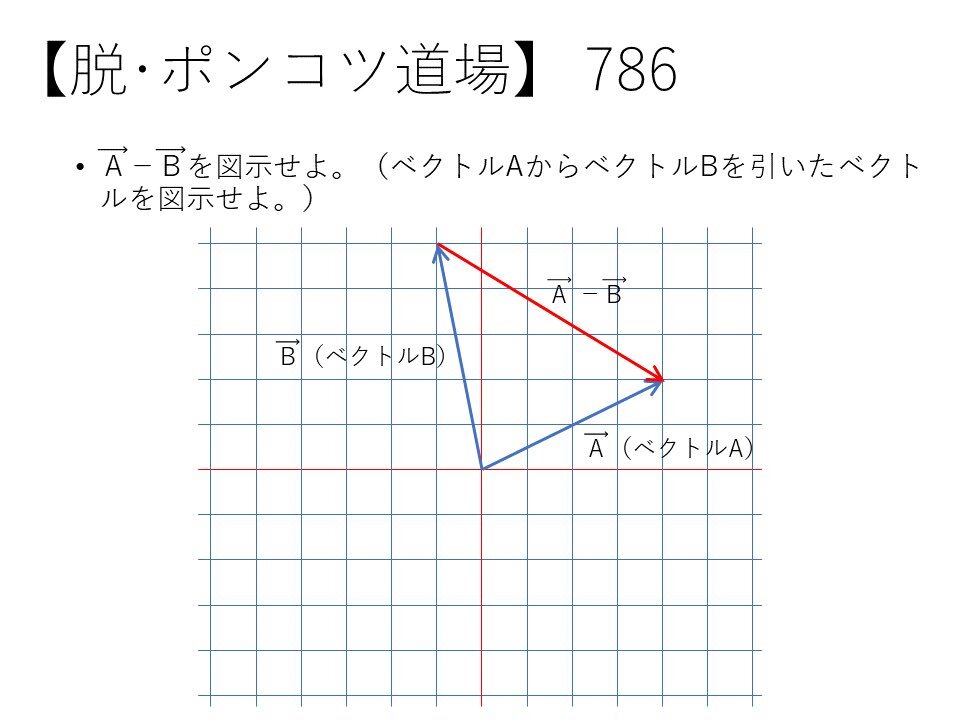

【脱・ポンコツ道場】786 ベクトルA−ベクトルBを図示せよ。（ベクトルAからベクトルBを引いたベクトルを図示せよ。） ベクトルの引き算。引き算を足し算に変えて考えてみる。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/LKYmq42ACb

解答載せます。 作図は問題なく描けるようになったでしょう。座標はマイナスの場合はきちんとマイナスの値を足してあげることを意識しましょう。マイナスを足す…要するに引き算になります。値がプラスかマイナスかをきちんと意識する事が大事。 #脱ポンコツ、#構造力学、#発想力、#センスアップ pic.x.com/aCtLJkRHpw

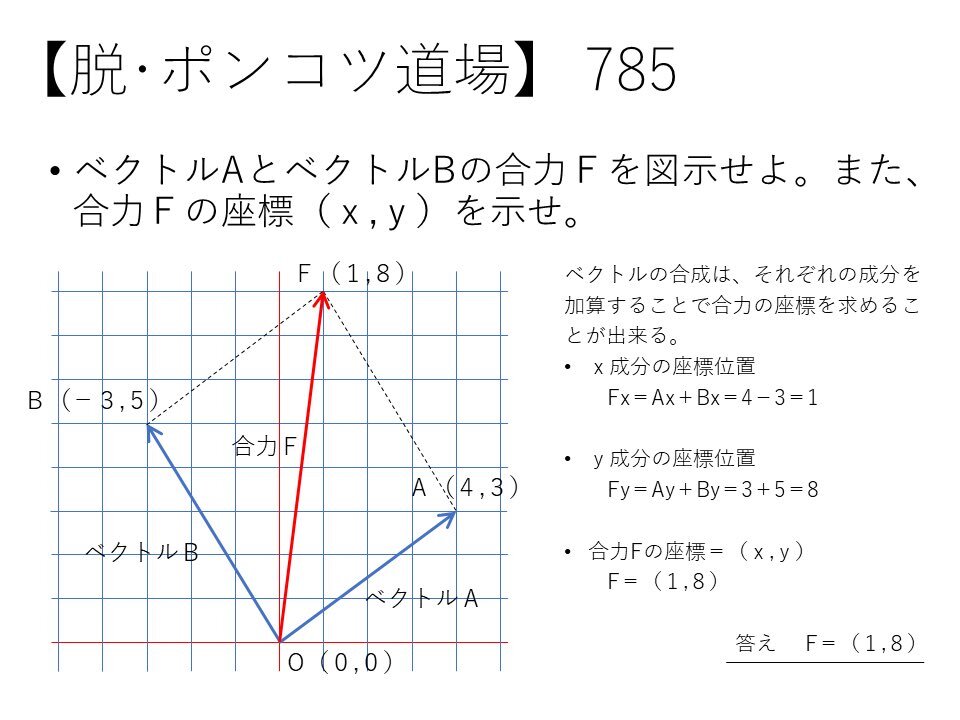

【脱・ポンコツ道場】785 ベクトルAとベクトルBの合力Fを図示せよ。また、合力Fの座標（x，y）を示せ。 ベクトルがマイナス方向に向いていても、やる事は変わらない。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/G7C7nuiNt2

解答載せます。 二つの力の合成は三角定規で平行四辺形を作って対角線を繋ぐ。矢印の向きも関係しているので間違わないようにする。座標はそれぞれの成分を足し算する。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/0DMx1RJTg1

【脱・ポンコツ道場】784 ベクトルAとベクトルBの合力Fを図示せよ。また、合力Fの座標（x，y）を示せ。 座標は、作図と計算が一致していることを確認する。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/IiOKNWFlkV

解答載せます。 作図は平行四辺形を作って対角線を結べは合力Fのベクトルが描ける。座標はX軸、Y軸の数値を足し算すれば座標が求まる。 作図から読み取った座標と計算で求めた座標が一致している事を確認する。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練 pic.x.com/9vTfzG8E5l

【脱・ポンコツ道場】783 ベクトルAとベクトルBの合力Fを図示せよ。また、合力Fの座標（x，y）を示せ。 二つのベクトルの合力は三角定規で描いていく。作図してその座標を読む。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/eDmyC9f5lE

解答載せます。 ベクトルが三つあるので、最初に二つを合成して、合成したベクトルと残りのベクトルを合成する。手順は2回になるが、やっている事は三角定規で平行四辺形を作って対角線を結ぶ事を2回やる。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設 pic.x.com/En1GQd7LBt

【#任期付研究員の募集（3/3）】 大規模河川構造物研究室 「既設ダムの機能を最大限活用した水災害リスクマネジメントに関する研究」 応募〆切：R7.6.30 採用日：R8.4.1（R7.10.1まで繰上可） #国総研 #構造力学 詳細は↓ nilim.go.jp/lab/bbg/ninki/…

【脱・ポンコツ道場】782 ベクトルAとベクトルB、ベクトルCの合力を図示せよ。 三つのベクトルの合成も三角定規2枚で作図する。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/uuhylgU7q8

解答載せます。 三角定規を2枚駆使して平行四辺形を作る。0点から平行四辺形の対角線を引くと合成の完成。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/CytXEPEIKw

【脱・ポンコツ道場】781 ベクトルAとベクトルBの合力を図示せよ。 二つのベクトルの合成（足し算）を作図する。三角定規を2枚用意して挑戦する。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/jYHBVoVmXd

解答載せます。 斜めの力は、1:2:√5の辺の比で分解が出来る。分解出来てしまえば、3つのつり合い式が立てられて、3つの未知数を求めることが出来る。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/RiPqtcVx9C

【脱・ポンコツ道場】780 図のような4つの力P1,P2,P3,P4が釣り合っているとき、P1,P2,P3の大きさを求めよ。 力のつり合いラスト。斜めの力P2がどんな角度になっているかを見極める。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/P27k9WIZ4D

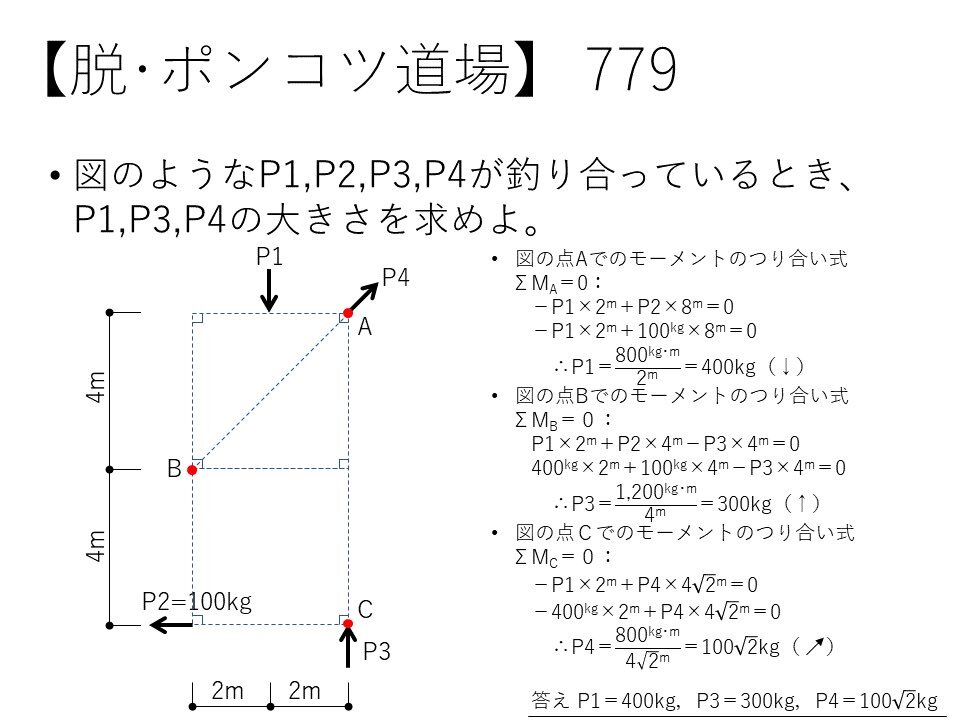

解答載せます。 これはX方向とY方向のつり合い式を作らずに、モーメントのつり合いだけで、順番に基点をズラして各点の荷重を求めている。 全ての荷重が分かった段階でXとYのつり合いも確認しておく事。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設 pic.x.com/EglZyAcaiA

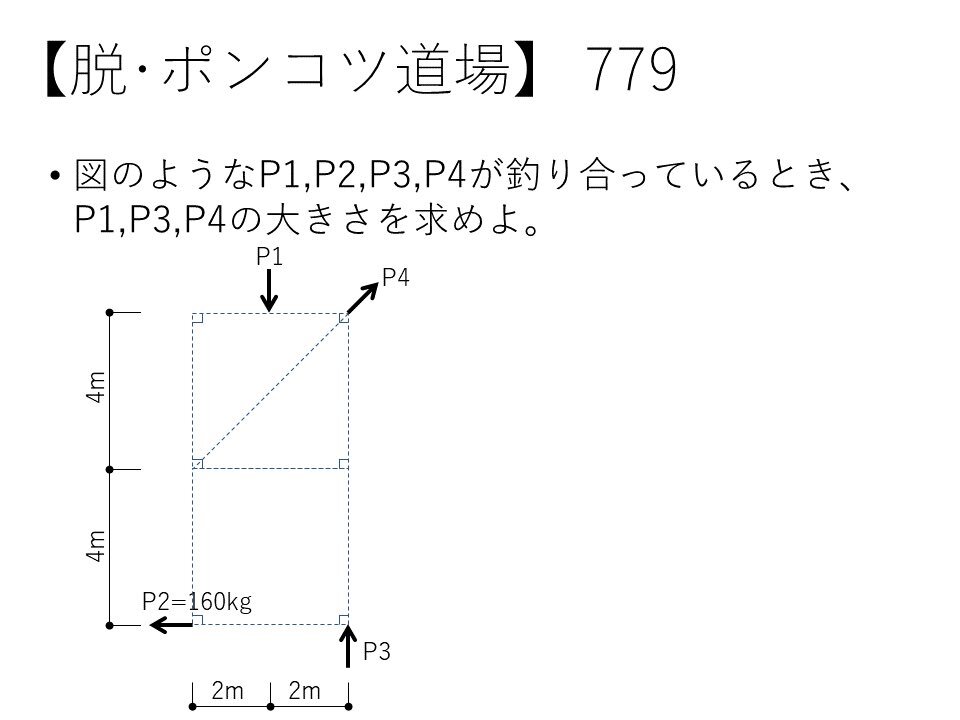

【脱・ポンコツ道場】779 図のような4つの力P1,P2,P3,P4が釣り合っているとき、P1,P3,P4の大きさを求めよ。 この問題の解き方は同じ。3つのつり合い式から求めていく。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/ITmujF4O5G

解答載せます。 類題を幾つも解いているので、解き方は分かってきたと思う。あとは身につくまで練習を繰り返して、自分のものにする。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/GtiSuNKD8S

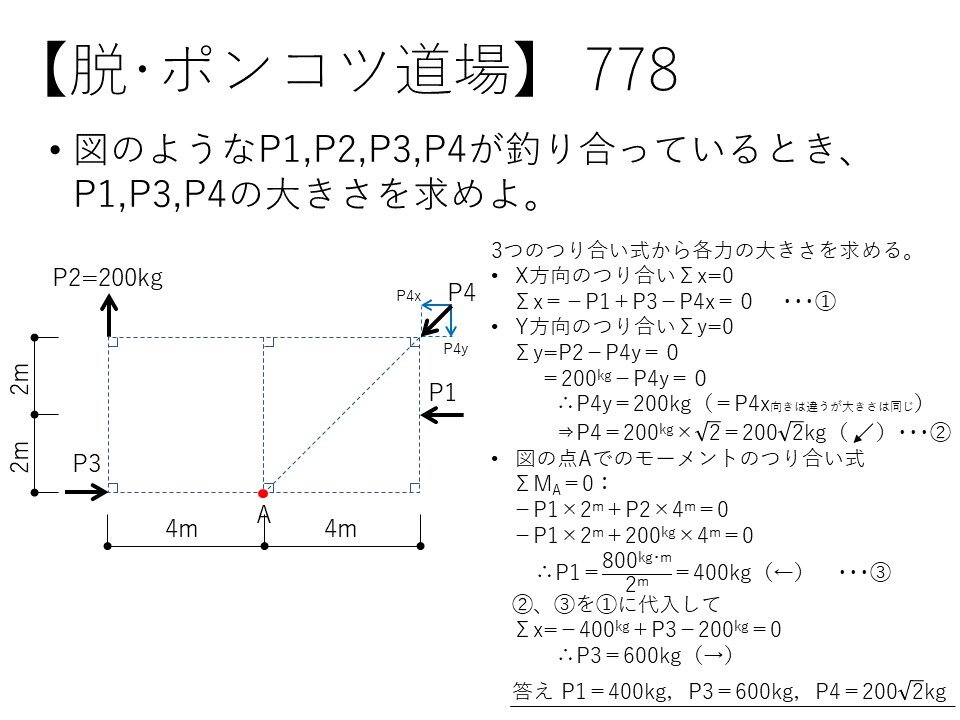

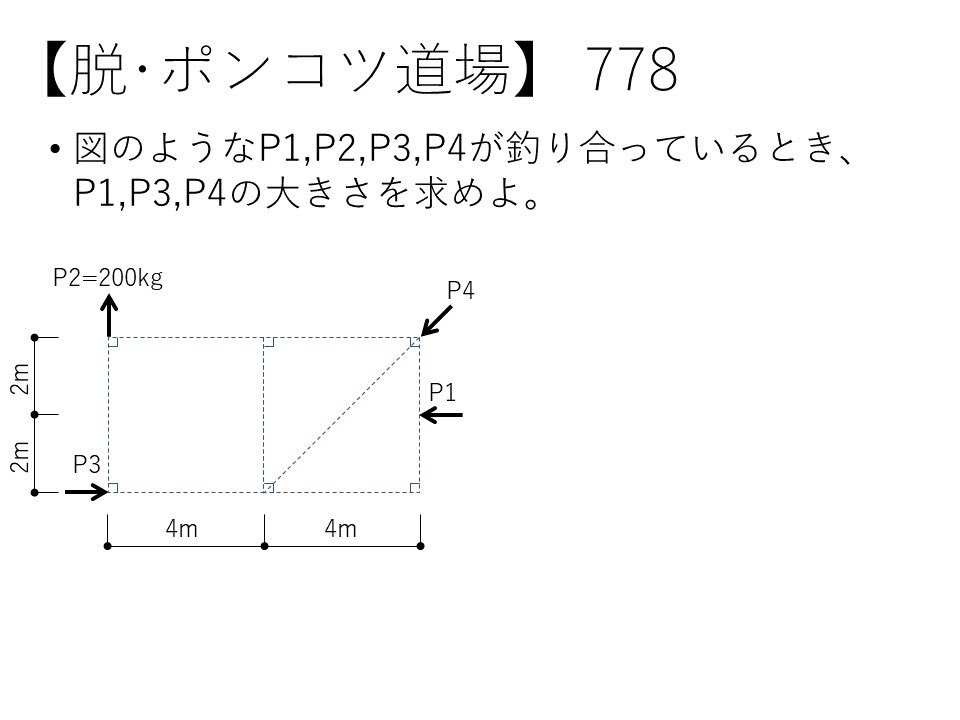

【脱・ポンコツ道場】778 図のような4つの力P1,P2,P3,P4が釣り合っているとき、P1,P3,P4の大きさを求めよ。 Σx=0,Σy=0,ΣM=0の式を立てて、連立方程式を解いていく。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/xQmAEwhtWF

解答載せます。 この問題も斜めの力をXとY方向に分解して力のつり合いを考えていく。 モーメントのつり合いは未知数一つ、既知数一つになるように、モーメントの基点を考える。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/S1WDay6nh9

【#任期付研究員の募集（3/3）】 大規模河川構造物研究室 「既設ダムの機能を最大限活用した水災害リスクマネジメントに関する研究」 応募〆切：R7.6.30 採用日：R8.4.1（R7.10.1まで繰上可） #国総研 #構造力学 詳細は↓ nilim.go.jp/lab/bbg/ninki/…

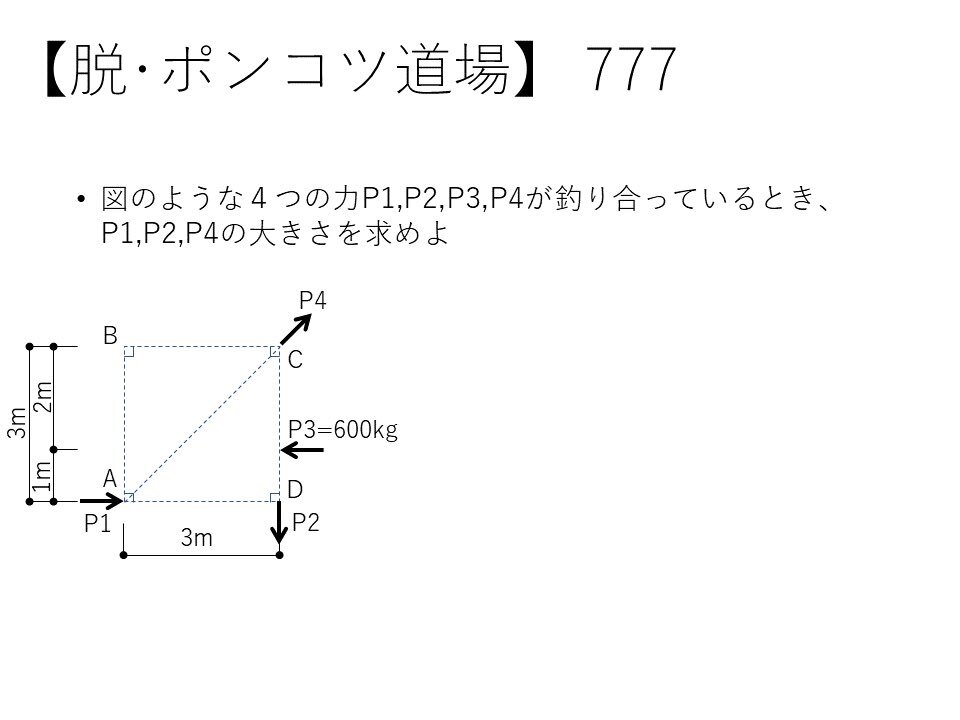

【脱・ポンコツ道場】777 図のような4つの力P1,P2,P3,P4が釣り合っているとき、P1,P2,P4の大きさを求めよ。 力がつり合っているとは、Σx=0,Σy=0,ΣM=0が任意点で同時に成立する。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/BipNyW4H1T

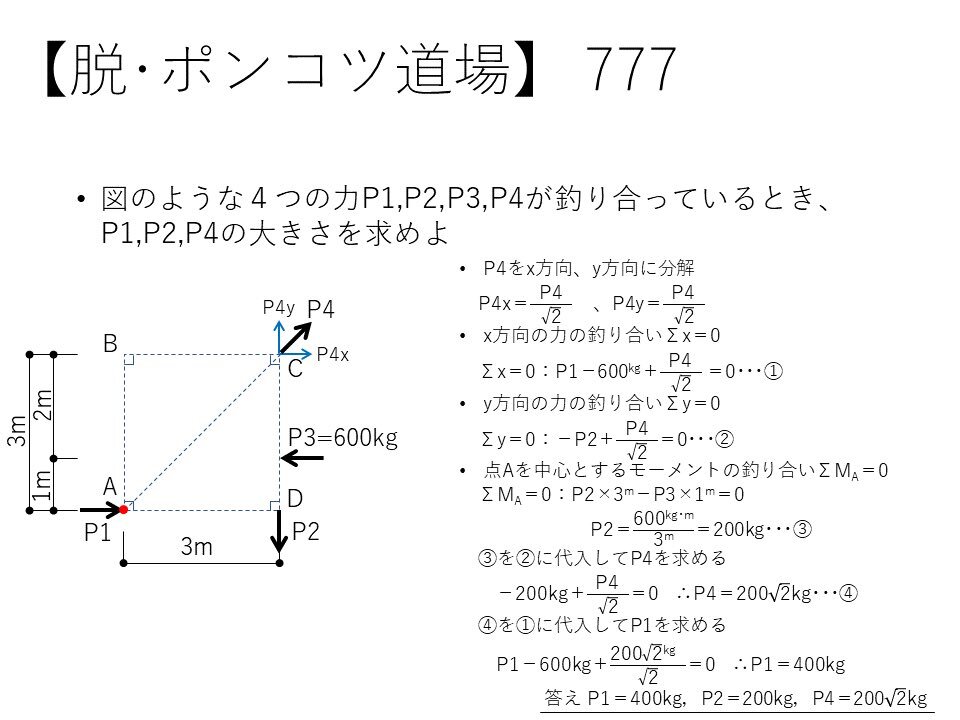

解答載せます。 斜めの力はXとYに分解して考える。その上で、Σx=0、Σy=0、ΣM=0の式を立てて連立方程式を解いていく。モーメントのつり合いを考える時は、出来るだけ多くの荷重が消せる位置を考えると良い。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設 pic.x.com/KyWLTWaF77

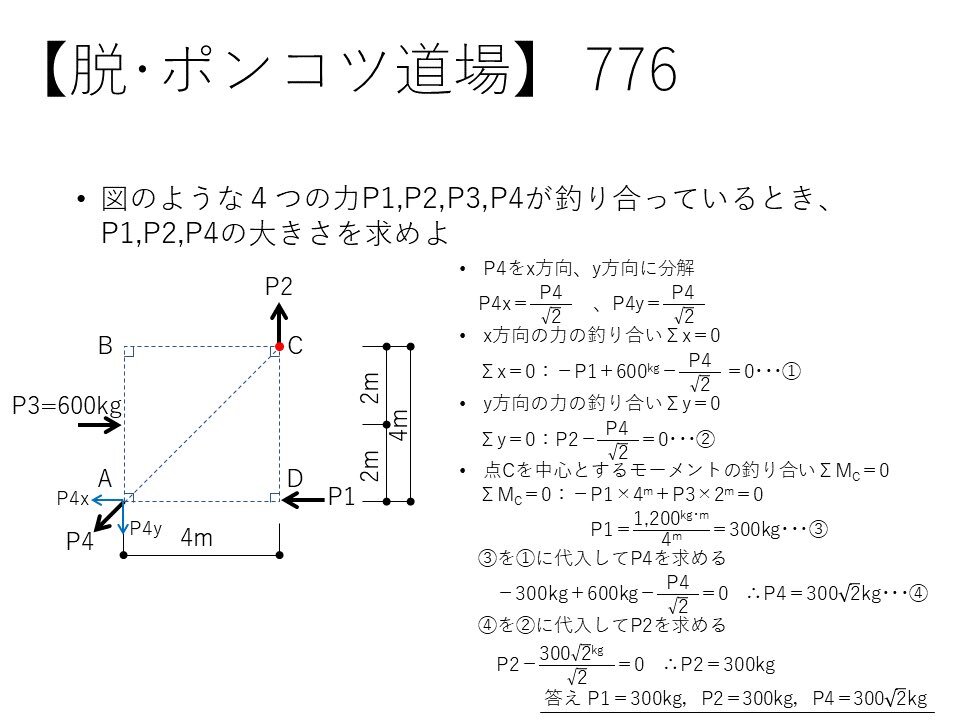

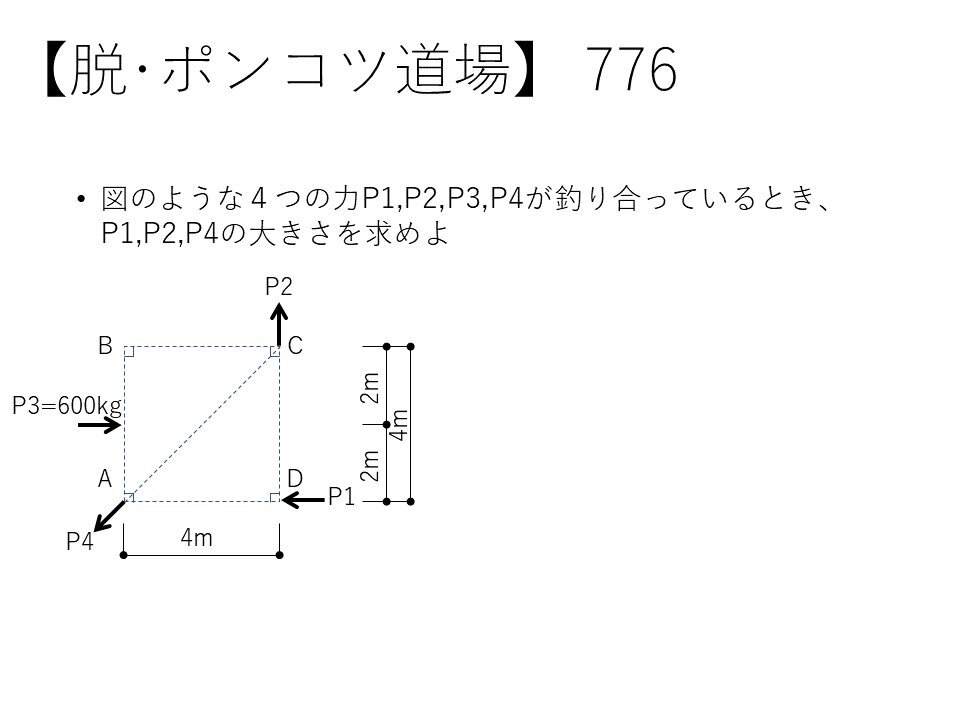

【脱・ポンコツ道場】776 図のような4つの力P1,P2,P3,P4が釣り合っているとき、P1,P2,P4の大きさを求めよ。 力がつり合っているとは、Σx=0,Σy=0,ΣM=0が同時に満たされている時の事。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/dkABDHZaNG

解答載せます。 ネジが縦に2本並んでいて、水平力が先端に作用している時、ネジにはかなり大きな荷重が作用してしまう。はね出し単純梁という構造になってしまう。力の向きとネジの配置には気を付けること。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場 pic.x.com/9FcFb14g7N

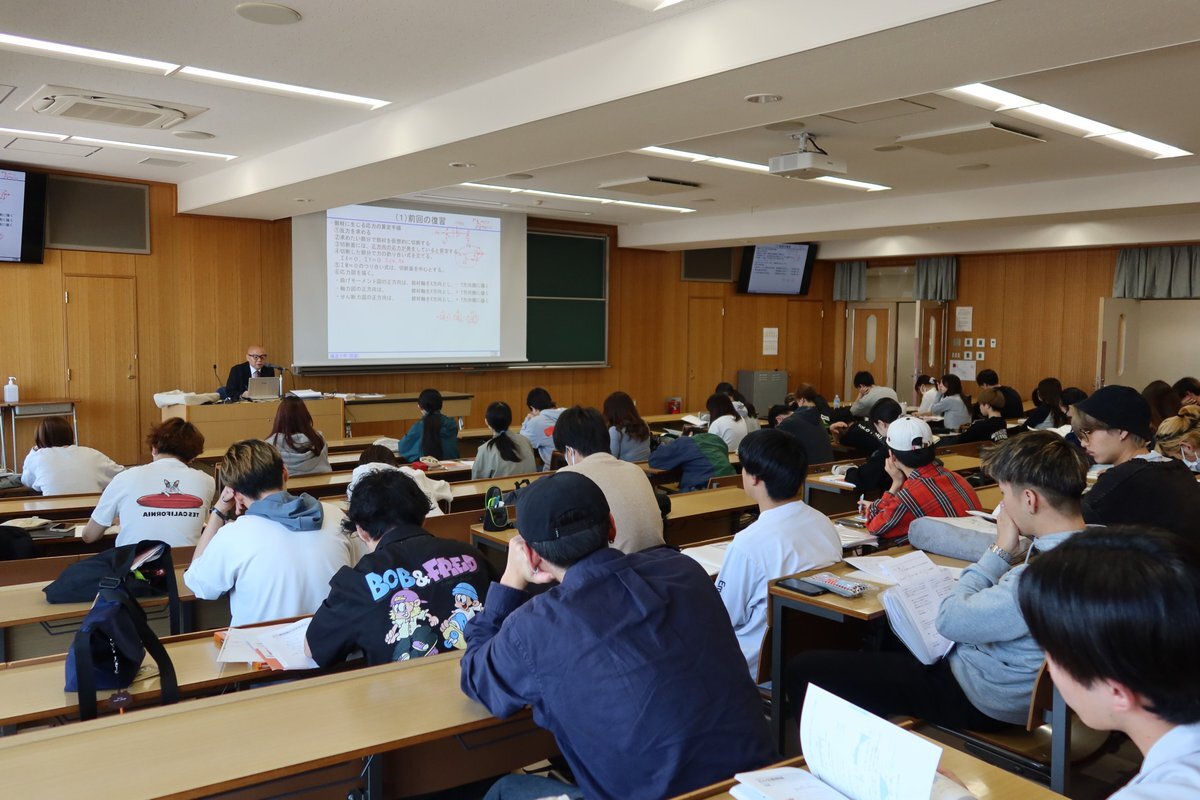

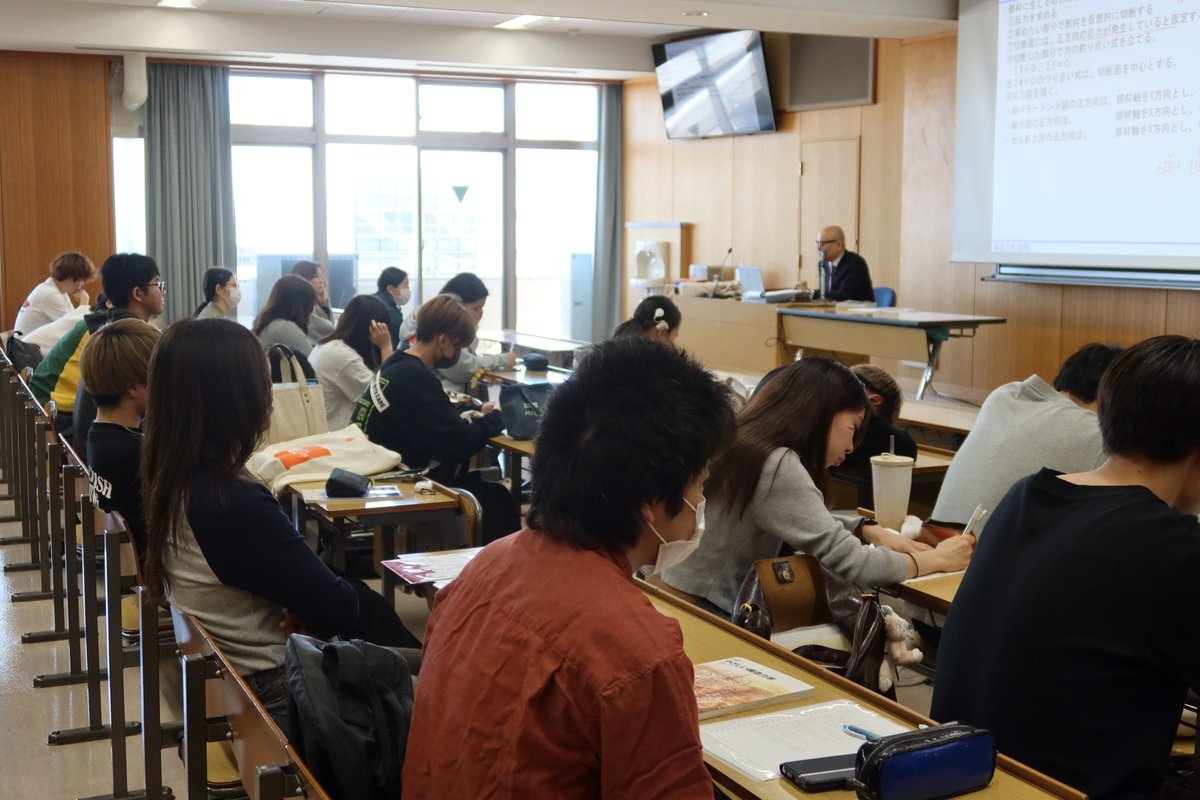

5月30日、2年生の構造力学で、部材の内部に生じる力（応力）について講義を行いました。部材がどのように形をかえるのかを考える必要があります。教員がパワーポイントとペンタブレットを用いて、解説するスタイルで行っています。#帝塚山大学 #居住空間デザイン学科 #建築 #インテリア #構造力学 pic.x.com/S0PyYcyZUu

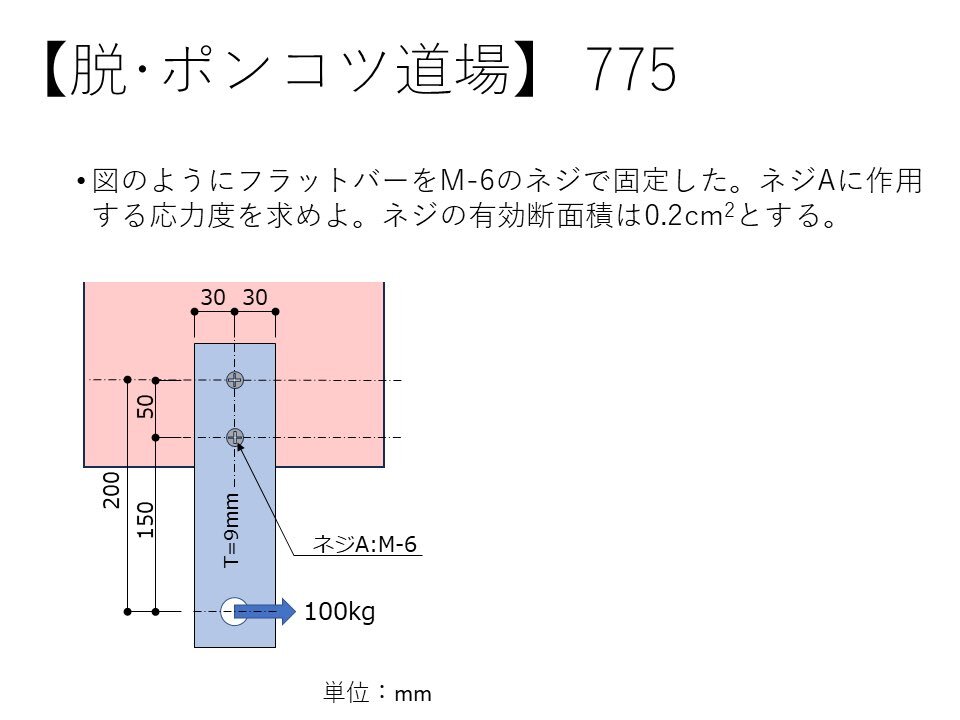

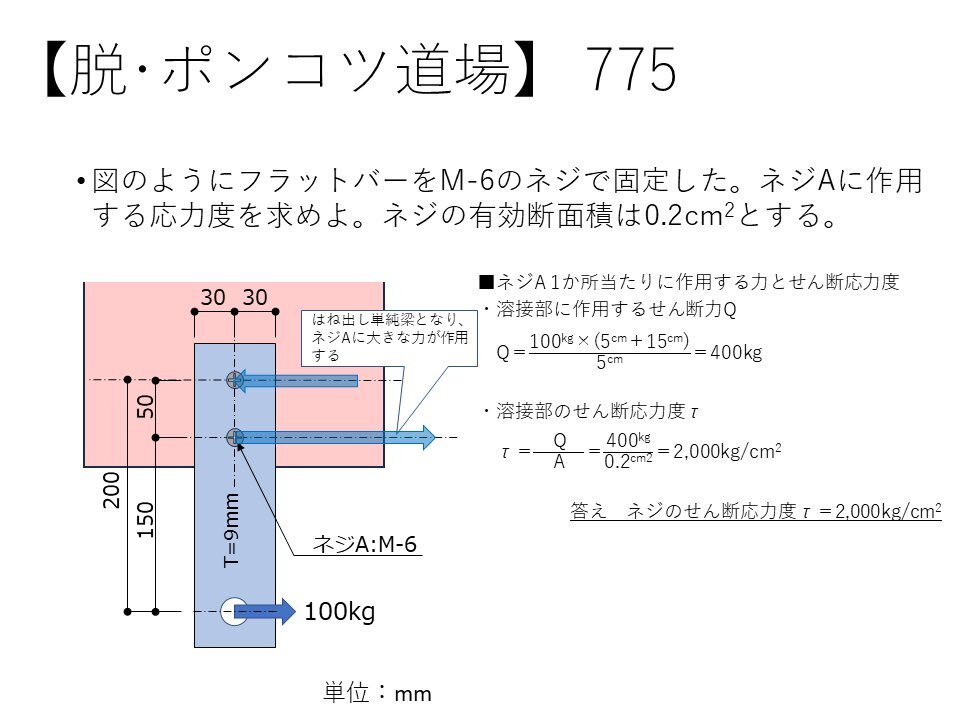

【脱・ポンコツ道場】775 図のようにフラットバーをM-6のネジでで固定した。ネジAに作用する応力度を求めよ。ネジの有効断面積は0.2cm2とする。 ネジは縦に2本、荷重は水平方向に作用した場合、ネジにはどれくらいの力が作用するかを考える。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場 pic.x.com/gD3kQeBNTZ

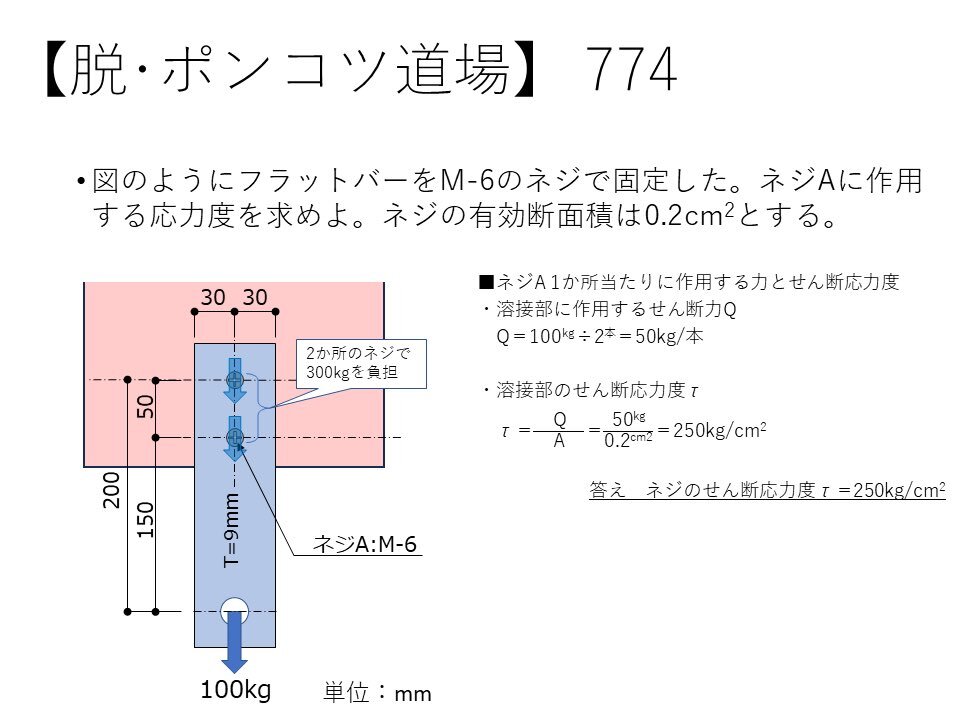

解答載せます。 ネジが縦に2本並んでいて、真っ直ぐ下に引っ張るとネジにはせん断力しか作用しない。100kgを半分ずつ負担するので一本当たりの負担荷重は50kg。これをネジの有効断面積で割れば応力度が求まる。答えは前問と同じになった。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場 pic.x.com/CcCwt2NEVk

【#任期付研究員の募集（3/3）】 大規模河川構造物研究室 「既設ダムの機能を最大限活用した水災害リスクマネジメントに関する研究」 応募〆切：R7.6.30 採用日：R8.4.1（R7.10.1まで繰上可） #国総研 #構造力学 詳細は↓ nilim.go.jp/lab/bbg/ninki/…

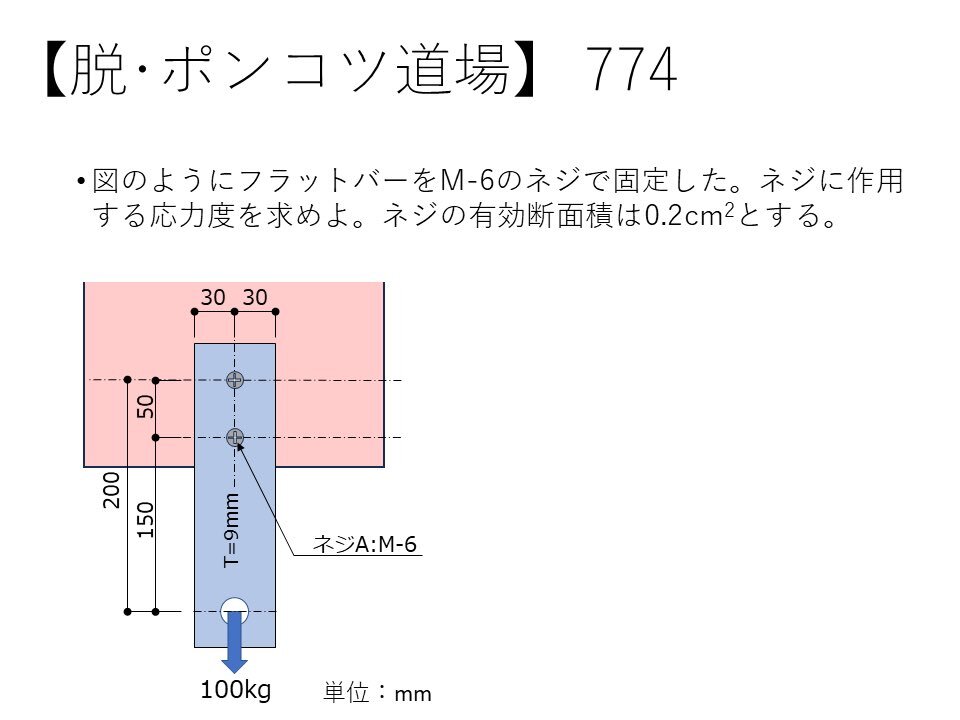

【脱・ポンコツ道場】774 図のようにフラットバーをM-6のネジでで固定した。ネジAに作用する応力度を求めよ。ネジの有効断面積は0.2cm2とする。 ネジを縦に2本並べて固定した場合を考える。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン pic.x.com/L4Czs7ZUk7

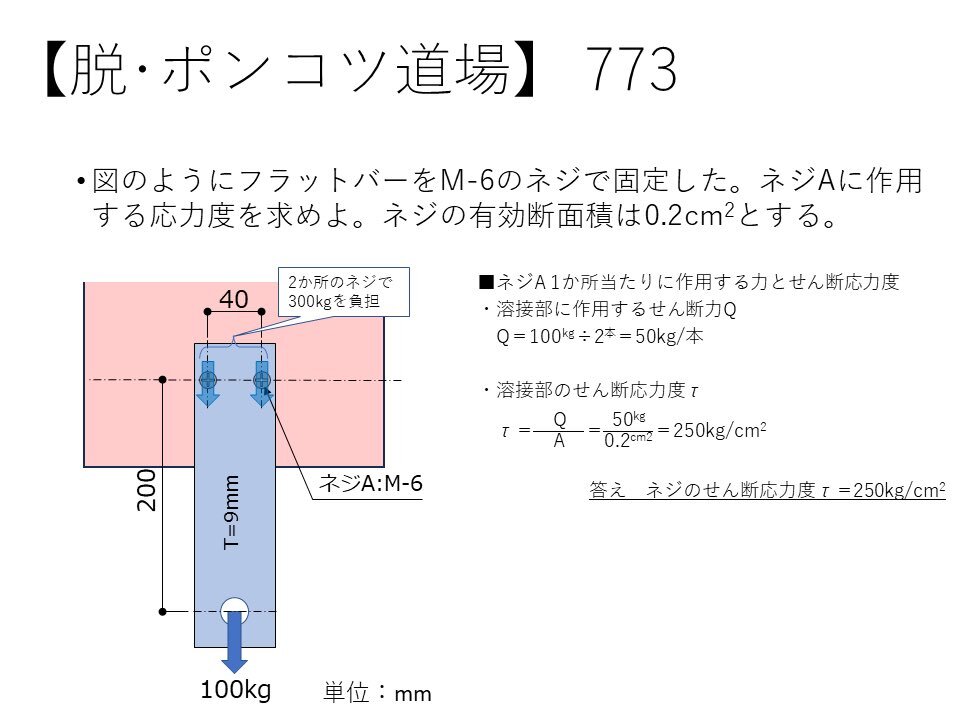

解答載せます。 2本のネジを真っ直ぐ下に引っ張っているだけなので、2本のネジにはせん断力が均等に働く。荷重の半分が一本当たりに作用するせん断力。それをネジの有効断面積で割れば応力度が求められる。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設 pic.x.com/PsF7YLcrmT

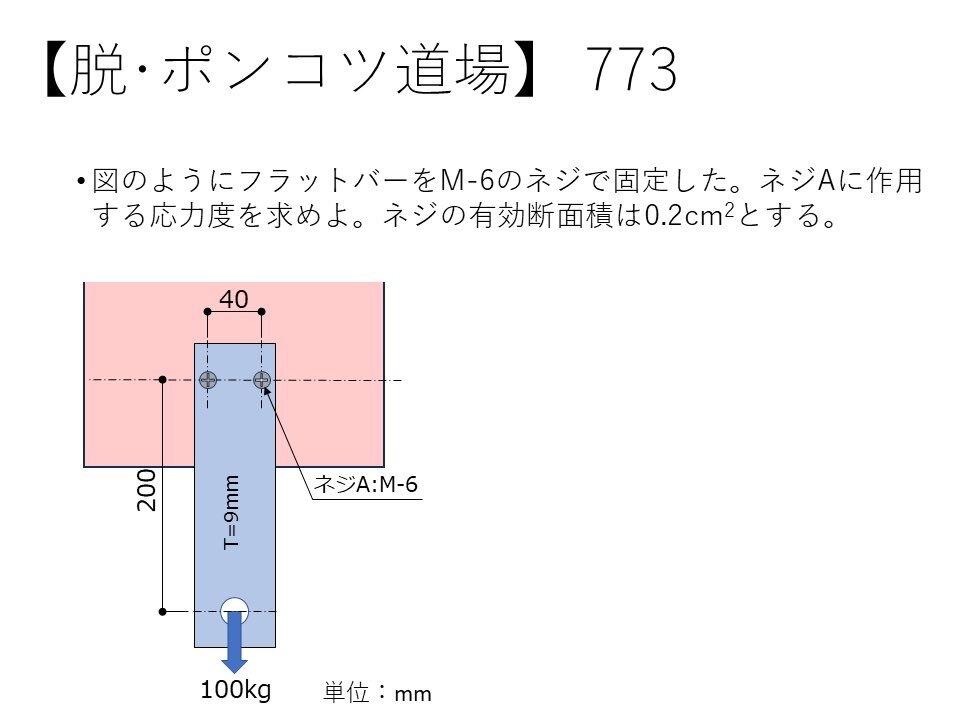

【脱・ポンコツ道場】773 図のようにフラットバーをM-6のネジでで固定した。ネジAに作用する応力度を求めよ。ネジの有効断面積は0.2cm2とする。 ネジ一本当たりの応力度を求める。 #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設、#ゼネコン、#一級建築士 pic.x.com/wE6DqgJfDu

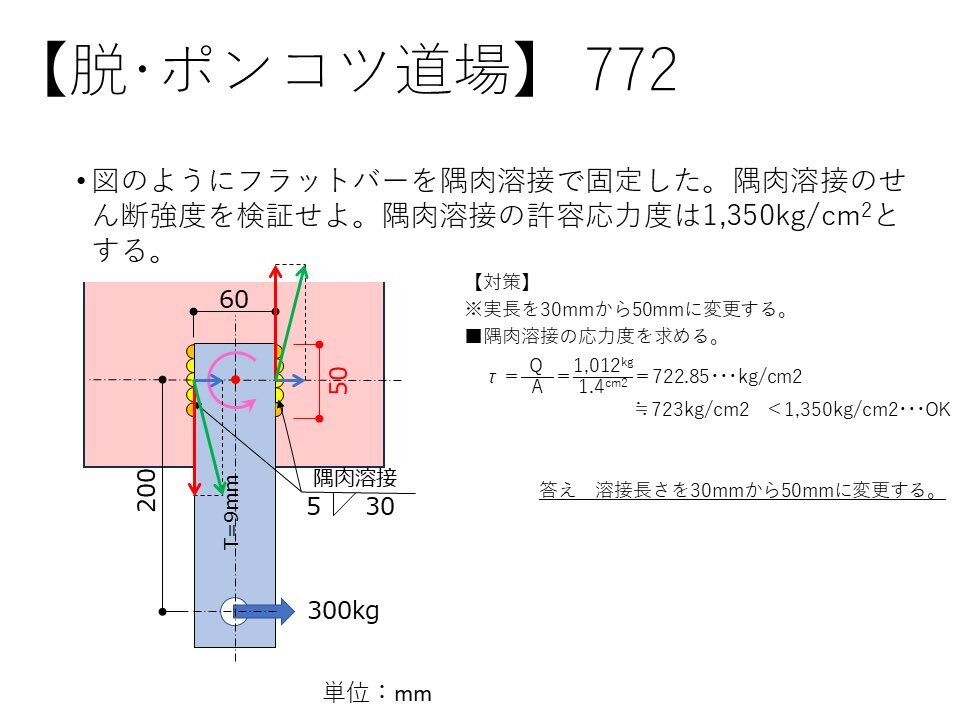

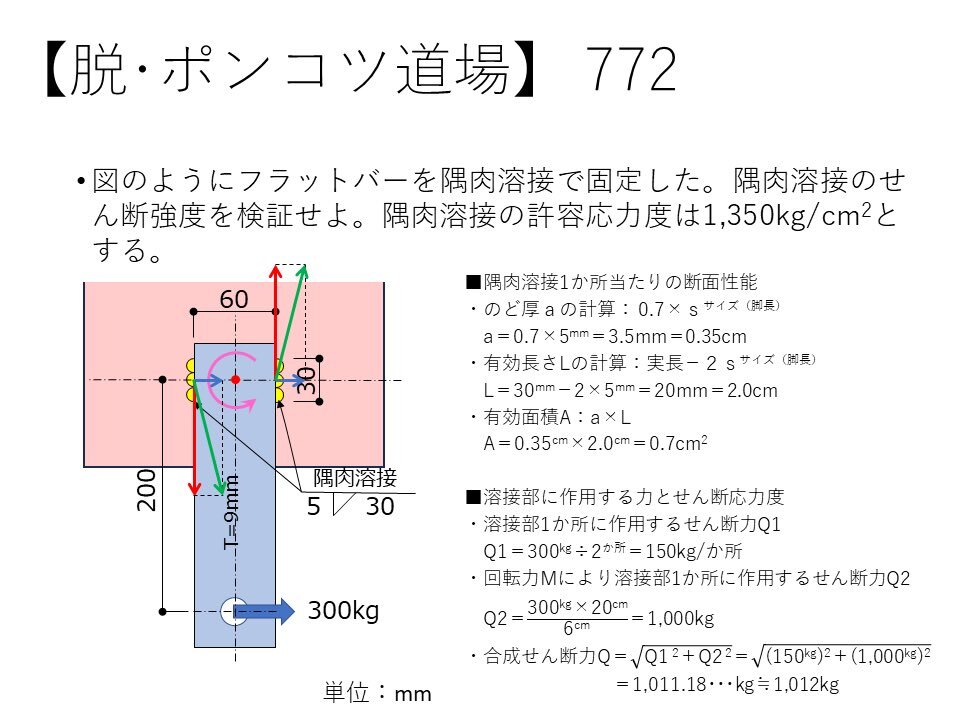

解答載せます。 荷重の向きが変わっただけでNGになってしまう。これは回転力（モーメント）によるせん断力（赤い矢印）が生じてしまうから。荷重と同じ方向のせん断力（青い矢印）だけ考えて終わらせてはダメ。本物のエンジニアを目指すならこの回転力に気づく力が必要。 #脱ポンコツ、#構造力学 pic.x.com/TgnNvsCdP3

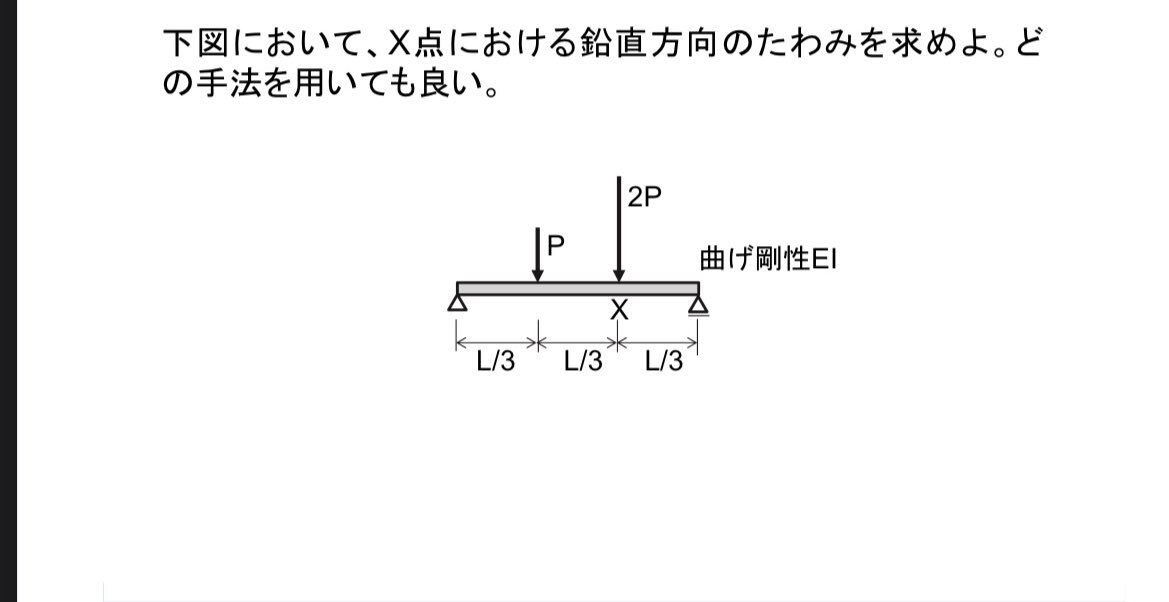

集中荷重二個ある時ってどうやればいいのか教えてください #構造力学 pic.x.com/p6eIYsGsip

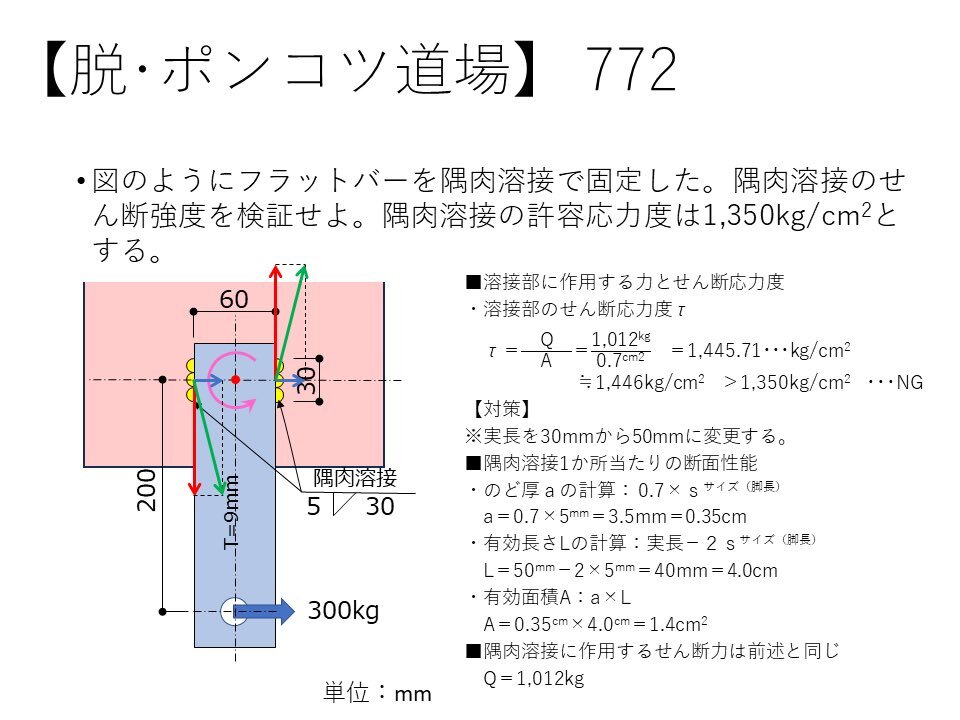

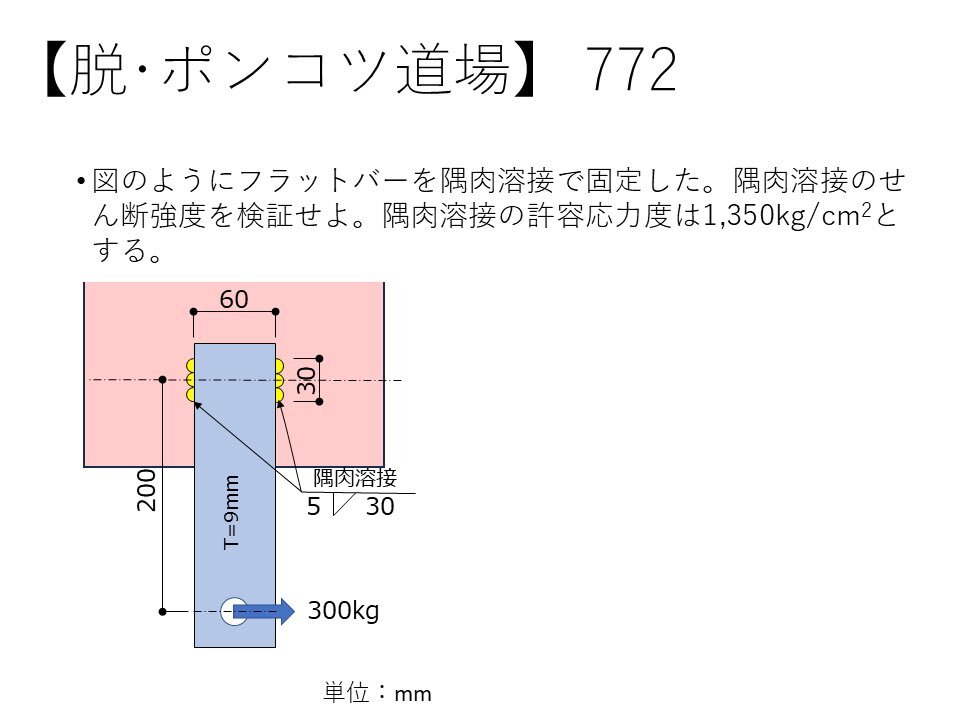

【脱・ポンコツ道場】772 図のようにフラットバーを隅肉溶接で固定した。隅肉溶接のせん断強度を検証せよ。隅肉溶接の許容応力度は1,350kg/cm2とする。 作用する力の向きが90度変わったらどうなるか？ #脱ポンコツ、#構造力学、#発想力、#センスアップ、#道場、#継続は力なり、#自主練、#建設 pic.x.com/2xv50fNSDE
