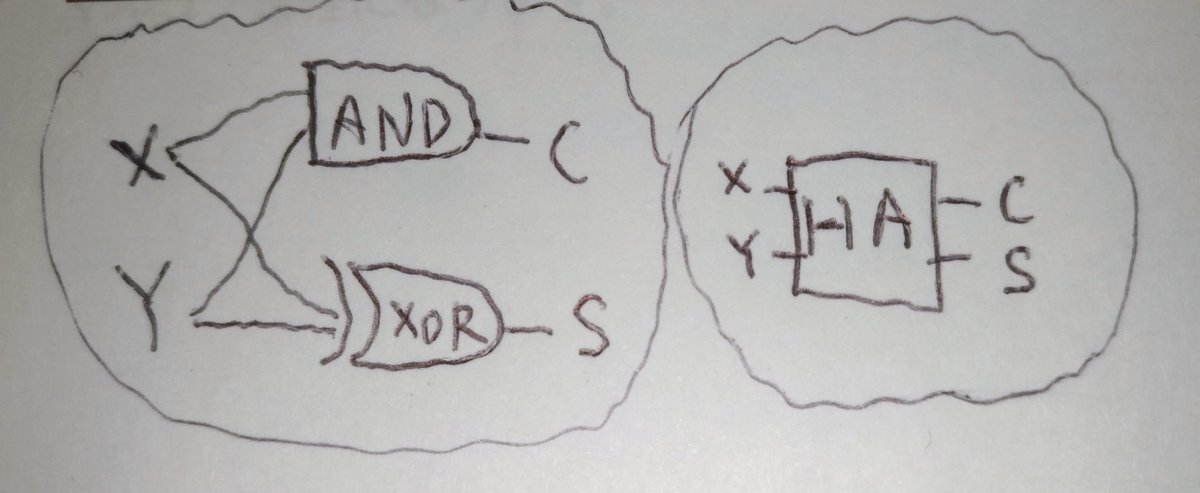

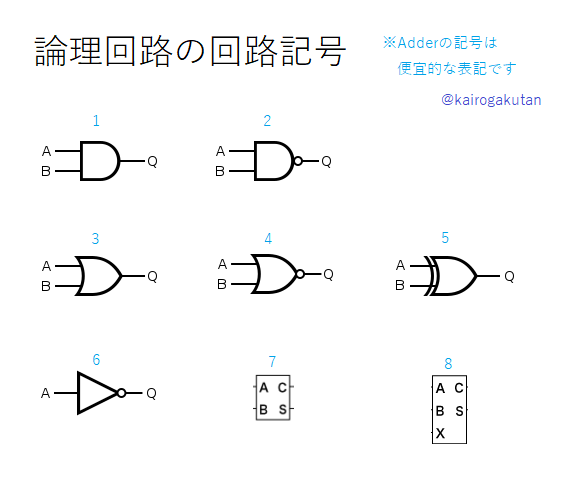

#論理回路学_回路素子編 31 Q 脳内で #回路図 を思い描こう。 ･#半加算器 を #論理素子 の組み合わせで ･#全加算器 を 半加算器の組み合わせで A 半加算器は #AND と #XOR を並べるだけ 全加算器は #HA 2つと #OR を並べるだけ 即イメージできるように。 pic.x.com/e6zp34pn6h

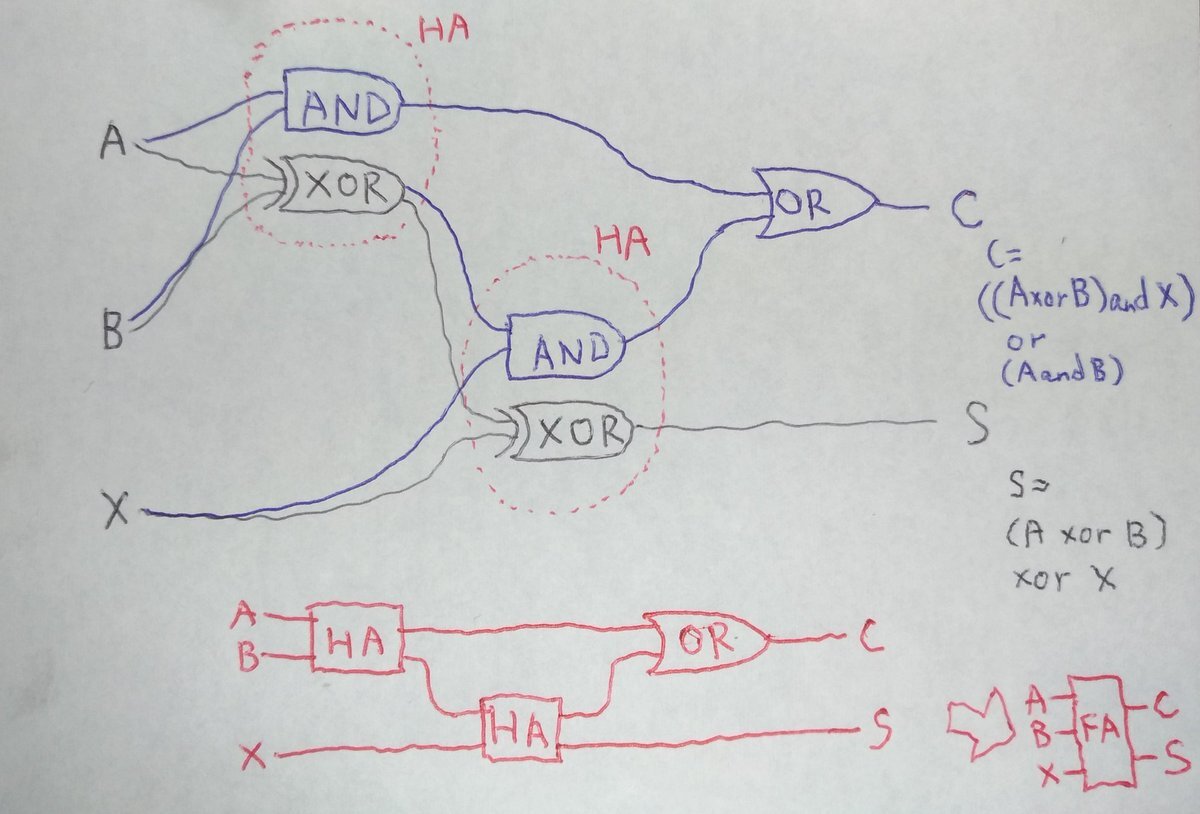

#論理回路学_回路素子編 26 ＜全加算器のポイント＞ 一歩ずつ全加算器を組み上げてゆく流れは ちょっと難しかった？ 覚えないで良くて 流れを理解できればOK！ 暗記すべきポイントは 下記の２つの #回路図 だけ。 ・ #半加算器 の構成 ・ #全加算器 の構成 pic.x.com/n6vfYQpf3h

#論理回路学_回路素子編 25 ＜４コマ漫画＞ 「#半加算器 と #全加算器」 流れを理解できたか： ・和Sと #桁上がり Cについて 全加算器の #真理値表 を書く ・SとCの性質を理解し #論理式 で表す ・ #AND と #XOR を並べて #回路図 を描く ・半加算器でﾏﾄﾒる pic.x.com/XRWgBcaOF2

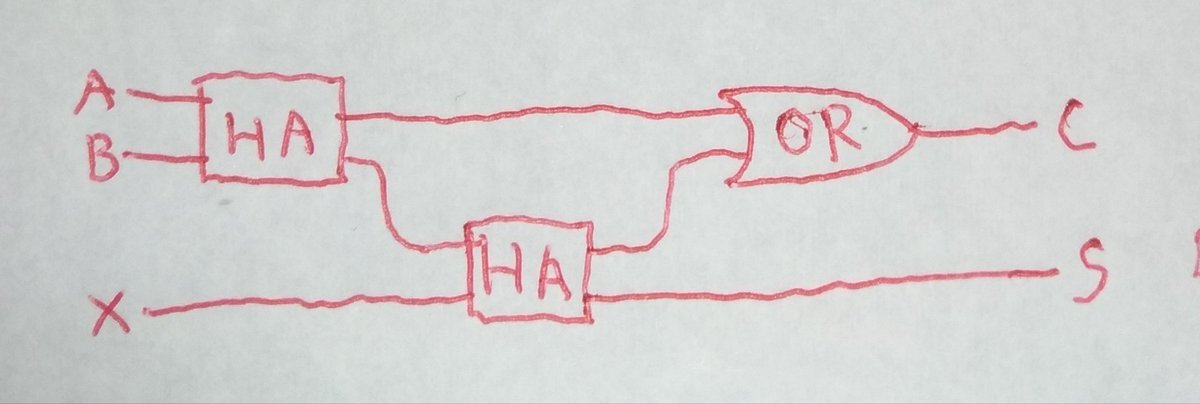

#論理回路学_回路素子編 23 Q 前ツイの #全加算器 の #回路図。 シンプルに描くと結局どうなる？ A. 図の，下側の赤線で描いたみたいに #HA(#半加算器)を２コと #OR を１コだけで #FA(全加算器)が作れる。 pic.x.com/TPvOCrEzbz

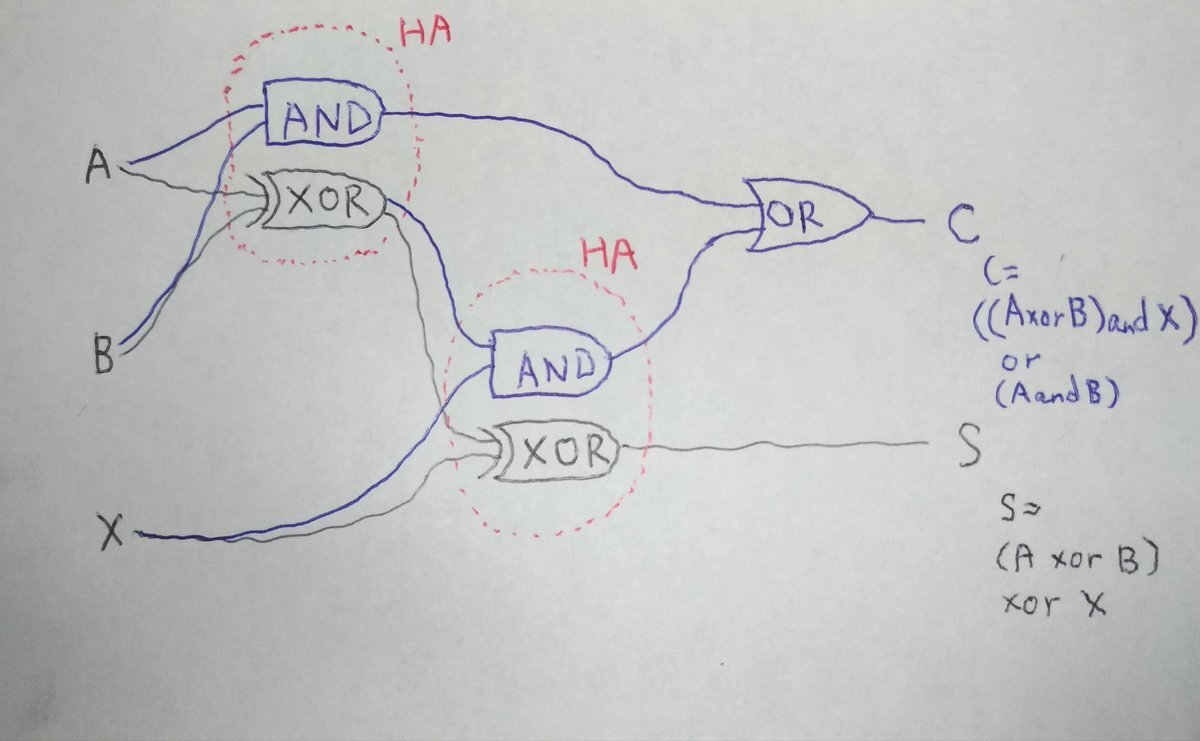

#論理回路学_回路素子編 22 Q 前ツイの #全加算器 の #回路図 で 「#AND と #XOR」 をセットにして描画したのに気付いた？ この 「ANDとXOR」 の部分，まとめると何になるだろうか。 A. 「ANDとXOR」は #半加算器(#HA)です。 図の赤点線で囲った部分。 pic.x.com/xeFNtabHOe

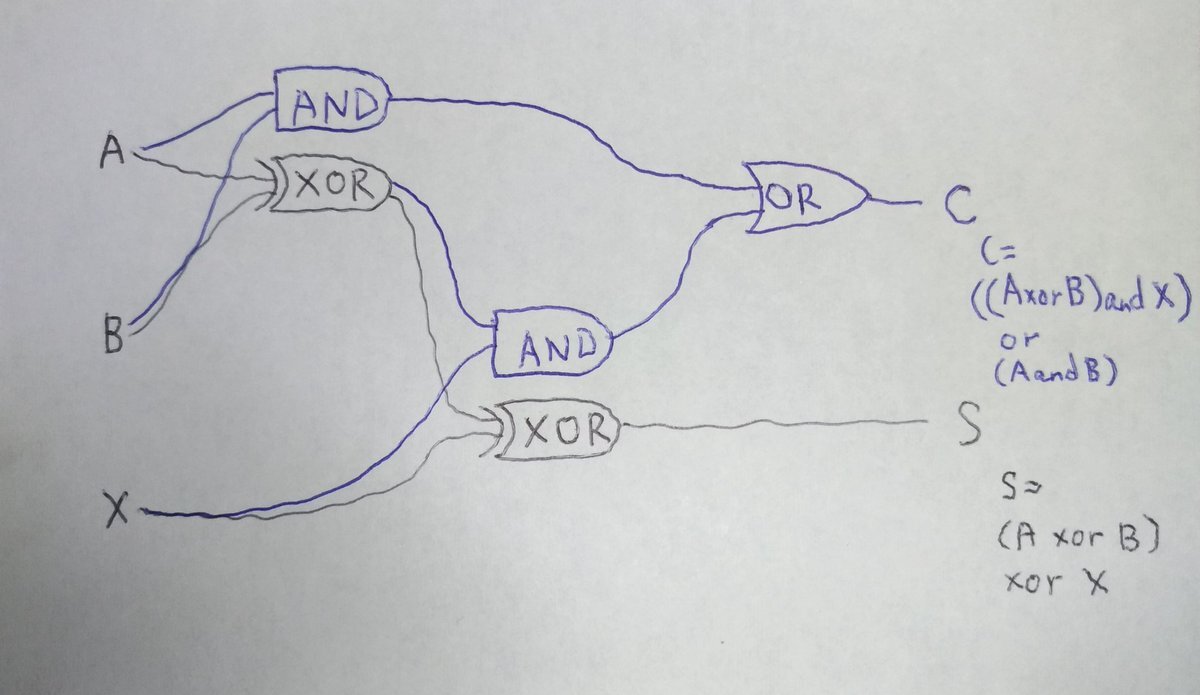

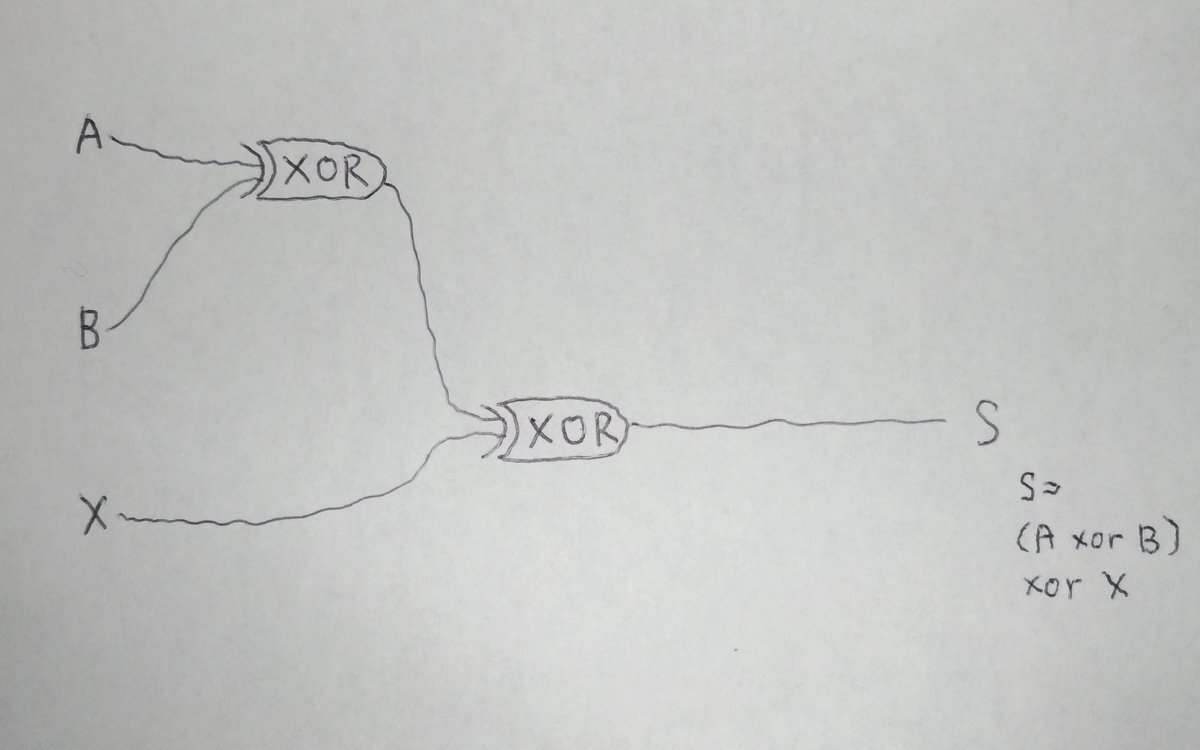

#論理回路学_回路素子編 21 Q 前ツイの #全加算器 の #回路図 で 和の出力Sだけでなく #FA からの #桁上がり Cを生み出す部分も追記しよう A. C= ( (A xor B) and X ) or ( A and B ) 下図の青線の部分のようになります。 pic.x.com/FzUm9tGCBs

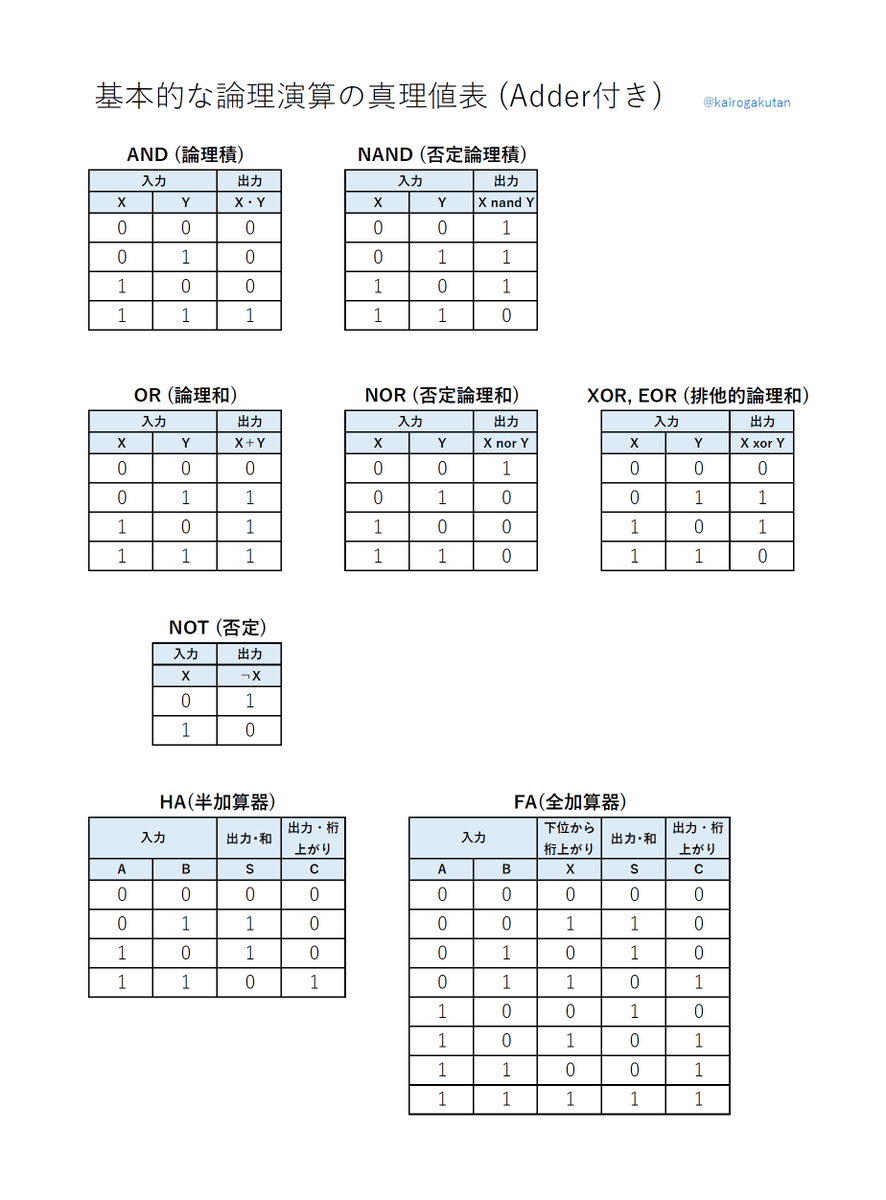

#論理回路学_回路素子編 13 Q #半加算器 の #回路図 を描いて #真理値表 も書いてください。 入力は A，B の２端子 出力は S，C の２端子です。 A これは，頭の中だけで思い出せるようにしておこう！ pic.x.com/dfd1q3GPXD
