#論理回路学_回路素子編 32 ここまでの復習: 完璧にスラスラ解けるように。 ・1枚目の画像の #回路素子 の 名前と #真理値表 を書け。 (解答は画像2枚目) ・#半加算器 の構造と #全加算器 の構造を #回路図 で描け。 これで「素子の基礎編」は終わり! pic.x.com/3fd4pByIpK

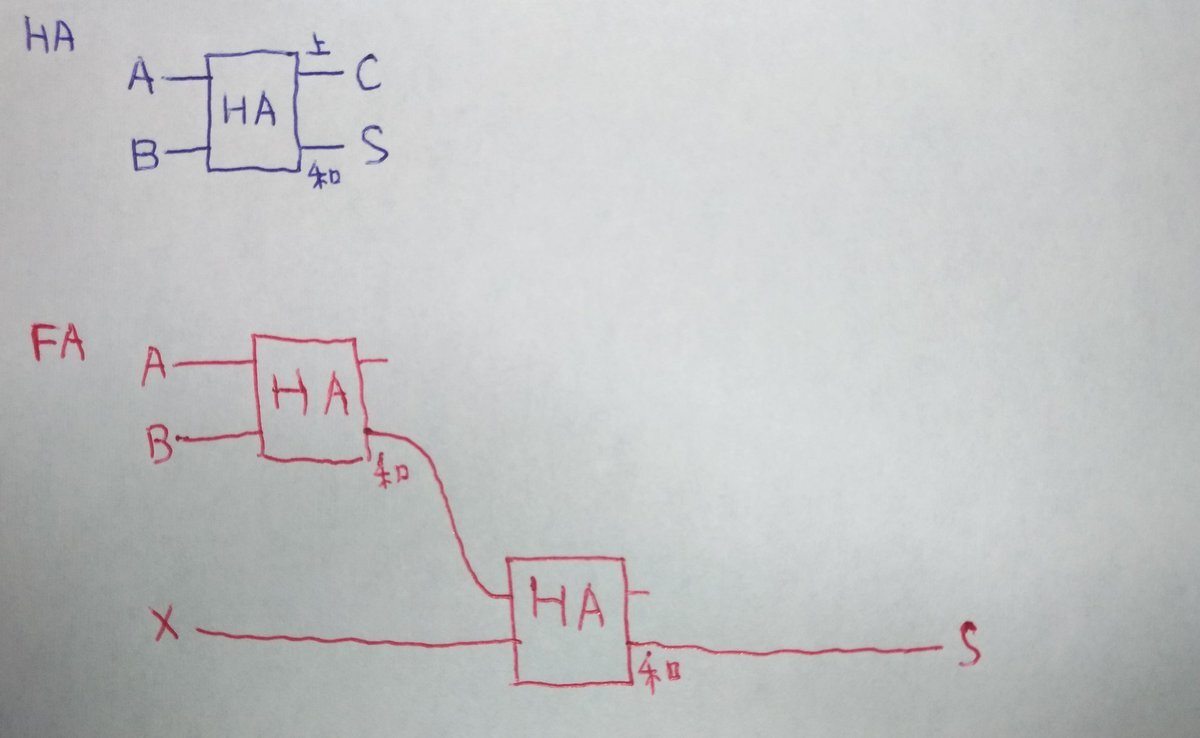

#論理回路学_回路素子編 27 #半加算器 の2つの出力端子に 上側=Cは #桁上がり なので「上」 下側=Sは和なので「和」 って小さく書き込んでおきましょう。 下図の青字部分。 そして #HA だけで 「#FA の出力Sのみを生む #回路」を描いてみよう。 下図の赤字部分。 pic.x.com/krkQdCRH43
#論理回路学_回路素子編 26 <全加算器のポイント> 一歩ずつ全加算器を組み上げてゆく流れは ちょっと難しかった? 覚えないで良くて 流れを理解できればOK! 暗記すべきポイントは 下記の2つの #回路図 だけ。 ・ #半加算器 の構成 ・ #全加算器 の構成 pic.x.com/n6vfYQpf3h
#論理回路学_回路素子編 24 #HA(#半加算器)を2コと #OR を1コだけで #FA(#全加算器)が作れる 良いですね。 全加算器を半加算器とORだけで作れちゃう人って,素敵な人ですよね。 pic.x.com/TPvOCrEzbz
#論理回路学_回路素子編 23 Q 前ツイの #全加算器 の #回路図。 シンプルに描くと結局どうなる? A. 図の,下側の赤線で描いたみたいに #HA(#半加算器)を2コと #OR を1コだけで #FA(全加算器)が作れる。 pic.x.com/TPvOCrEzbz
#論理回路学_回路素子編 22 Q 前ツイの #全加算器 の #回路図 で 「#AND と #XOR」 をセットにして描画したのに気付いた? この 「ANDとXOR」 の部分,まとめると何になるだろうか。 A. 「ANDとXOR」は #半加算器(#HA)です。 図の赤点線で囲った部分。 pic.x.com/xeFNtabHOe
#論理回路学_回路素子編 13 Q #半加算器 の #回路図 を描いて #真理値表 も書いてください。 入力は A,B の2端子 出力は S,C の2端子です。 A これは,頭の中だけで思い出せるようにしておこう! pic.x.com/dfd1q3GPXD
#論理回路学_回路素子編 12 Q AとBの和を計算する #半加算器 の 2種類の出力とは? A ・加算演算結果 S (Sum) AとBが,両方0や両方1ならSは0。 AとBの片っぽだけ1なら,Sは1。 ∴S = A xor B ・上位桁への #桁上がり C (Carry) 桁上がりが発生するのはAとBが両方1の場合。 ∴C = A and B
